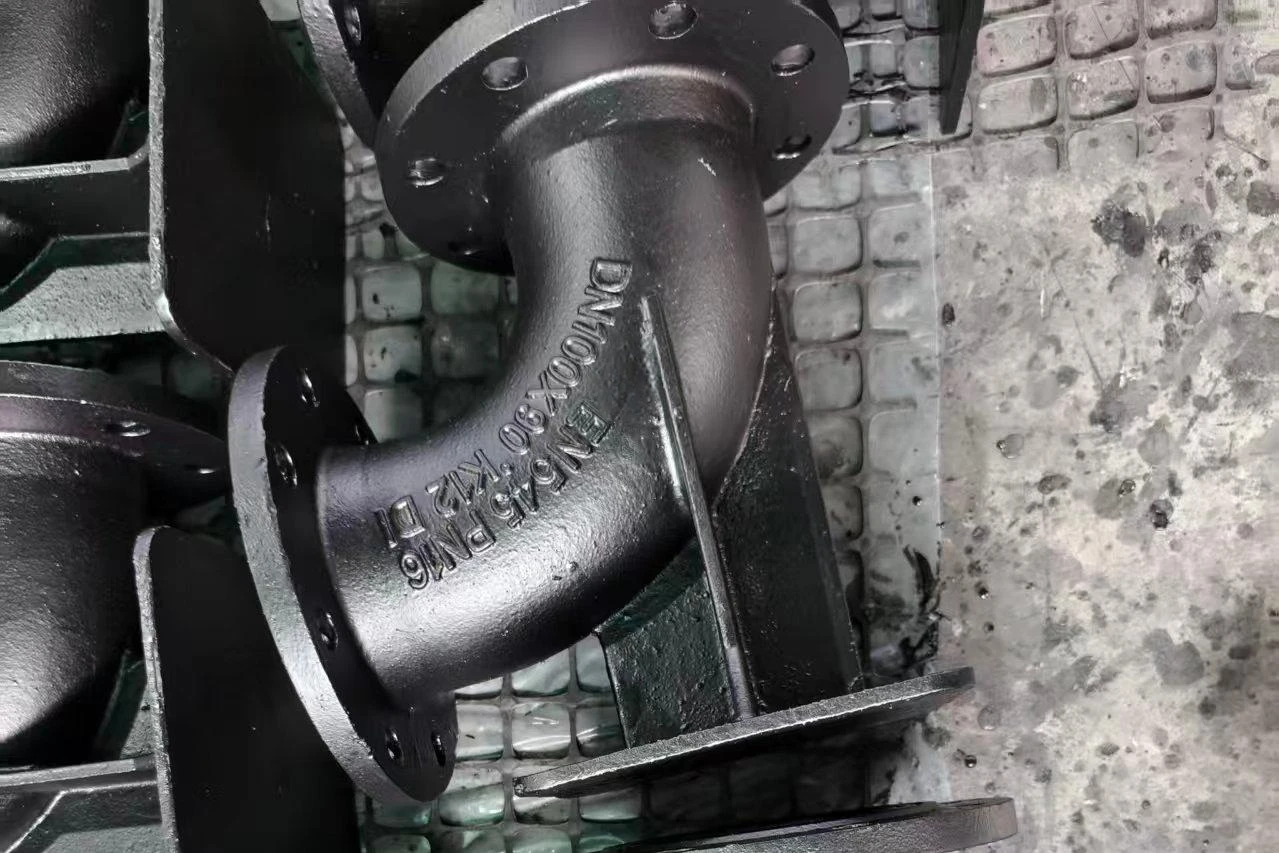

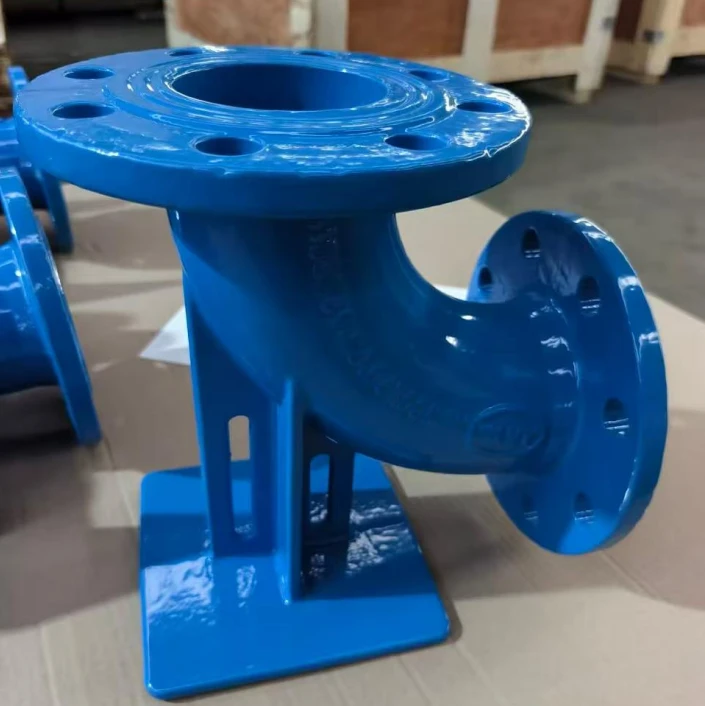

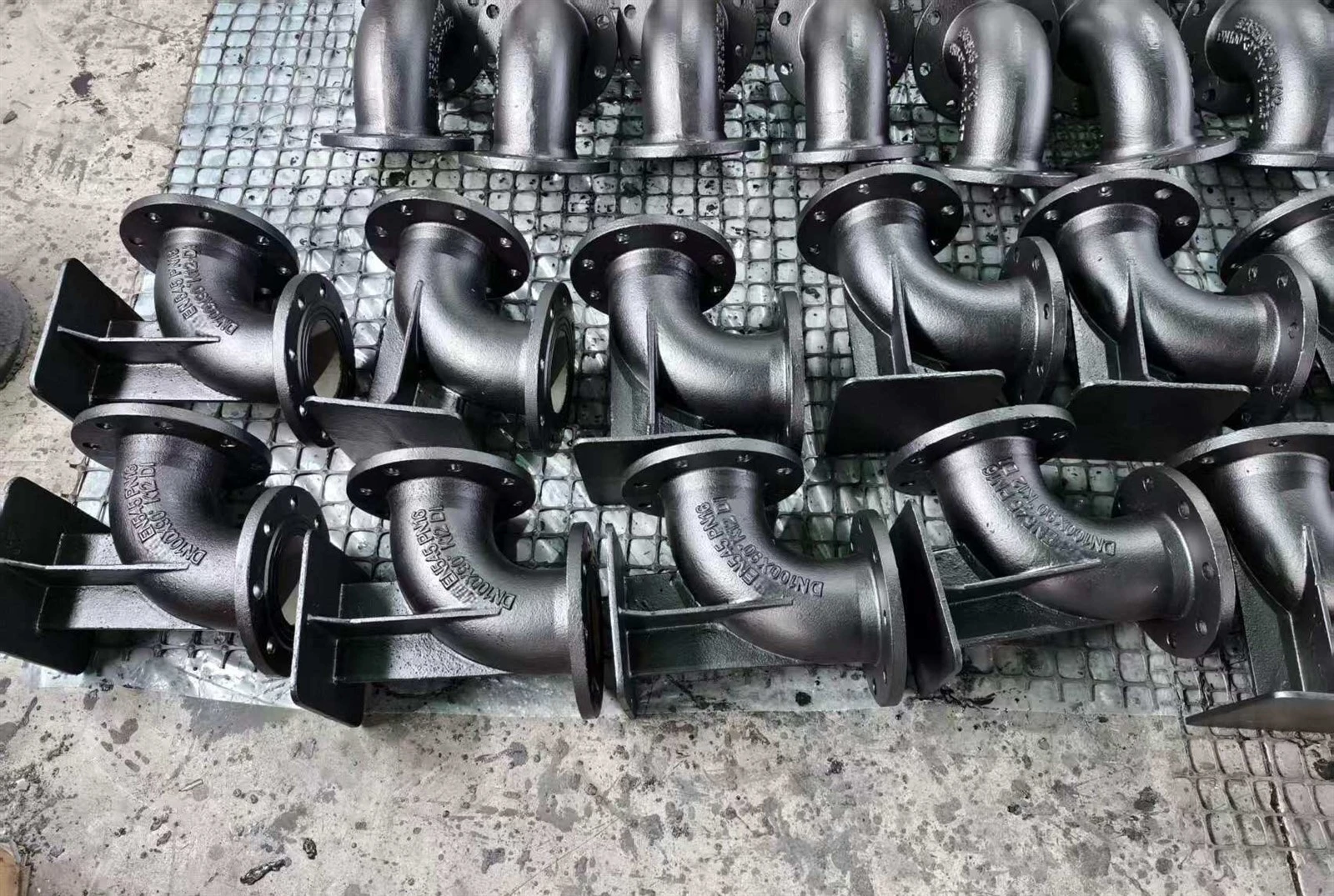

Diffiniad Sylfaenol
Mae'r penelin pig hwyaid haearn hydwyth 90-gradd yn elfen graidd mewn systemau pibellau a ddefnyddir ar gyfer gwyriadau ongl dde o'r cyfrwng. Mae ei enw'n deillio o dair nodwedd allweddol: deunydd haearn hydwyth, ongl droi 90{{5}gradd, a rhyngwyneb siâp arc siâp hwyaden-. Wedi'i gynllunio'n bennaf ar gyfer senarios trafnidiaeth cyfryngau pwysedd canolig ac uchel, cyfradd llif uchel, mae'n cydbwyso perfformiad selio â llif llyfn, gan ei wneud yn ddewis cyffredin ar gyfer cysylltiadau piblinell mewn amrywiol feysydd.
Paramedrau Sylfaenol
| Eitem | Manyleb |
|---|---|
| Enw Cynnyrch | 90 gradd Hwyaden Droed / Penelin Duckbill |
| Deunydd | Haearn hydwyth EN-GJS-450-10 (QT450-10) |
| Safonau | ISO 2531/EN 545/EN 598 |
| Math ar y Cyd | Soced × Spigot / Flange Dwbl (dewisol) |
| Graddfa Pwysau | PN10/PN16/PN25 |
| Diamedr Enwol | DN80 – DN1200 |
| Radiws Plygu | R = 1D / R = 1.5D |
| Dyluniad Sylfaen | Sylfaen gynhaliol wedi'i castio'n gyfan gwbl (siâp troed hwyaid) |
| Eitem | Gwerth |
|---|---|
| Cyfryngau Addas | Dŵr yfed, carthffosiaeth, dŵr wedi'i adennill, nwy |
| Tymheredd Gweithio | -20 gradd ~ +80 gradd |
| Nodularity | Yn fwy na neu'n hafal i 80% |
| Caledwch Brinell | 150–230 HBW |
| Cryfder Tynnol | Yn fwy na neu'n hafal i 420 MPa |
| Cryfder Cynnyrch | Yn fwy na neu'n hafal i 300 MPa |
| Elongation | Yn fwy na neu'n hafal i 10% |
| Pwysedd Prawf Hydrostatig | 1.5 × PN |
| Cynhwysedd Llwyth Sylfaenol | Yn cefnogi pwysau pibell + pwysau dŵr; nid oes angen bloc gwthio concrit ychwanegol |
| Eitem | Opsiynau |
|---|---|
| Gorchudd Allanol | Paent Bitwmen / Epocsi wedi'i Bondio ag Ymasiad (FBE) / Poeth-Dip Galfanized (HDG) |
| Leinin Mewnol | Leinin Morter Sment / Powdwr Epocsi |
| Gasged Soced | EPDM (gradd dŵr yfed) / NBR |
| Pad Cyswllt Sylfaenol | Pad dampio rwber dewisol ar gyfer ynysu dirgryniad |
Manylebau a Dimensiynau
| Maint Enwol DN | OD D (mm) | Canoli-i-Wyneb A (mm) | Lled sylfaen W (mm) | Uchder Sylfaen H (mm) | Tua. Pwysau (kg) |
|---|---|---|---|---|---|
| DN80 | 98 | 118 | 160 | 60 | 18.5 |
| DN100 | 118 | 133 | 180 | 65 | 26.0 |
| DN150 | 170 | 190 | 240 | 80 | 58.0 |
| DN200 | 222 | 250 | 300 | 95 | 98.0 |
| DN250 | 274 | 315 | 360 | 110 | 152 |
| DN300 | 326 | 375 | 420 | 125 | 218 |
| DN400 | 429 | 500 | 530 | 150 | 395 |
| DN500 | 532 | 625 | 640 | 175 | 628 |
| DN600 | 635 | 750 | 750 | 200 | 910 |
| DN800 | 838 | 1000 | 970 | 250 | 1,680 |
| DN1000 | 1041 | 1250 | 1,190 | 300 | 2,720 |
| DN1200 | 1244 | 1500 | 1,410 | 350 | 3,980 |
Uchafbwyntiau Dylunio Strwythurol
Mae'r cyfuniad o strwythur ongl sgwâr 90{{1}gradd-sgwâr-a chysylltydd tebyg i bos hwyaden yn cydbwyso ymarferoldeb a'r gallu i addasu, gan ddiwallu anghenion gweithredu'r biblinell yn berffaith:
Troad ongl sgwâr 90-gradd: Yn cyd-fynd â'r troadau a'r cysylltiadau cangen mwyaf cyffredin mewn systemau piblinellau, gan ddileu'r angen am ffitiadau splicing ychwanegol, symleiddio cynllun y biblinell, lleihau ymwrthedd llif y cyfryngau, ac atal colli pwysau a marweidd-dra cyfryngau;
Cysylltydd arddull Duckbill: Yn defnyddio dyluniad trawsnewid siâp arc sy'n cydymffurfio â diamedr allanol y bibell, gan arwain at ffit uwch yn ystod y cysylltiad. Pan gaiff ei ddefnyddio gyda gasged selio, mae'n atal gollyngiadau cyfryngau yn effeithiol ac mae'n addas ar gyfer cludo amrywiol gyfryngau.
Senarios Perthnasol
Gan ddefnyddio ei fanteision materol a strwythurol, mae'r cynnyrch yn addasadwy iawn i wahanol senarios, gan gwmpasu meysydd lluosog gan gynnwys prosiectau trefol, diwydiannol a chadwraeth dŵr:
Peirianneg Cyflenwi Dŵr a Draenio Dinesig:
Fel elfen gyswllt graidd ar gyfer rhwydweithiau pibellau tanddaearol, fe'i defnyddir ar gyfer cyflenwad dŵr a draenio mewn ardaloedd preswyl ac ar gyfer troadau mewn rhwydweithiau pibellau prif ffyrdd trefol. Gall wrthsefyll setliad pridd a sicrhau gweithrediad system sefydlog.
Sector Diwydiannol:
Yn addas ar gyfer piblinellau gwasgedd canolig ac uchel mewn diwydiannau mwyngloddio, cemegol a metelegol. Gall gludo dŵr gwastraff diwydiannol gyda chyrydedd cymharol isel, dŵr oeri, a deunyddiau crai hylif amrywiol, a gall wrthsefyll rhai amrywiadau tymheredd a phwysau.
Peirianneg Cadwraeth Dŵr:
Defnyddir ar gyfer troadau mewn piblinellau dyfrhau a phiblinellau draenio gorsaf bwmpio. Mae'n addasu i hinsoddau awyr agored cymhleth ac erydiad dŵr, ac nid yw'n hawdd ei heneiddio na'i ddifrodi.
Mantais Cystadleuol
| Dimensiwn Cymhariaeth | Trofa Duckfoot | Penelin safonol 90 gradd (Dim Sylfaen) |
|---|---|---|
| Cefnogaeth Gwaelod | Sylfaen eang cast yn gyfan gwbl; hunan-cynnal a hunan-sefydlogi | Heb ei adeiladu-yn gynhaliaeth; dibynnu'n llwyr ar hongiwr pibellau neu flociau gwthio concrit |
| Dull Gosod | Yn syml, rhowch ar haen gwely'r ffos - yn barod i'w gosod | Mae angen bloc gwthio concrit ychwanegol neu saernïo clamp pibell |
| Cost Gosod | Yn dileu gwaith sifil ar gyfer blociau gwthio; gosod hyd at 30% yn gyflymach | Cyfnod halltu hir ar gyfer blociau byrdwn; costau llafur a deunyddiau uchel |
| Dosbarthiad Straen | Mae'r sylfaen yn gwasgaru llwythi fertigol yn gyfartal ar draws y corff tro | Straen crynodedig ar waelod y tro; risg uwch o gracio straen |
| Goddefgarwch Setliad | Ardal gyswllt sylfaen fawr; nid yw setliad unffurf yn peryglu selio | Mae setliad gwahaniaethol yn achosi tro ac anghydweddiad; risg uchel o ollyngiadau ar y cyd |
| Cymwysiadau Nodweddiadol | Troadau prif bibellau diamedr -mawr; claddedigaeth uniongyrchol ar waelod y ffos | Pibellau uwchben, gosodiadau wedi'u gosod ar rac, llinellau cangen bach diamedr |
Pwyntiau Gosod a Chynnal a Chadw
Gosodiad Hawdd:
Mae pwysau cymedrol yn hwyluso cludiant ac adeiladu ar-safle, yn cefnogi cysylltiadau fflans a soced, y gellir eu haddasu i wahanol fanylebau pibellau haearn hydwyth, nad oes angen unrhyw offer adeiladu cymhleth arnynt, sicrhewch fod y rhyngwyneb wedi'i selio a'i osod yn ddiogel cyn ei ddefnyddio;
Cynnal a Chadw Syml:
Nid oes angen cynnal a chadw aml, mae gwirio sêl y rhyngwyneb o bryd i'w gilydd a glanhau amhureddau o'r biblinell yn sicrhau gweithrediad sefydlog hirdymor.
Disgrifiad Cynnyrch
Mae Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., a leolir yn Nhalaith Shanxi, Tsieina, yn wneuthurwr blaenllaw o ffitiadau pibellau haearn hydwyth, pibellau, falfiau amrywiol, a gorchuddion tyllau archwilio. Mae gennym linellau cynhyrchu awtomataidd a thîm technoleg cynhyrchu profiadol i ddarparu atebion proffesiynol a hyblyg wedi'u haddasu i chi.
