Disgrifiad o'r Cynnyrch

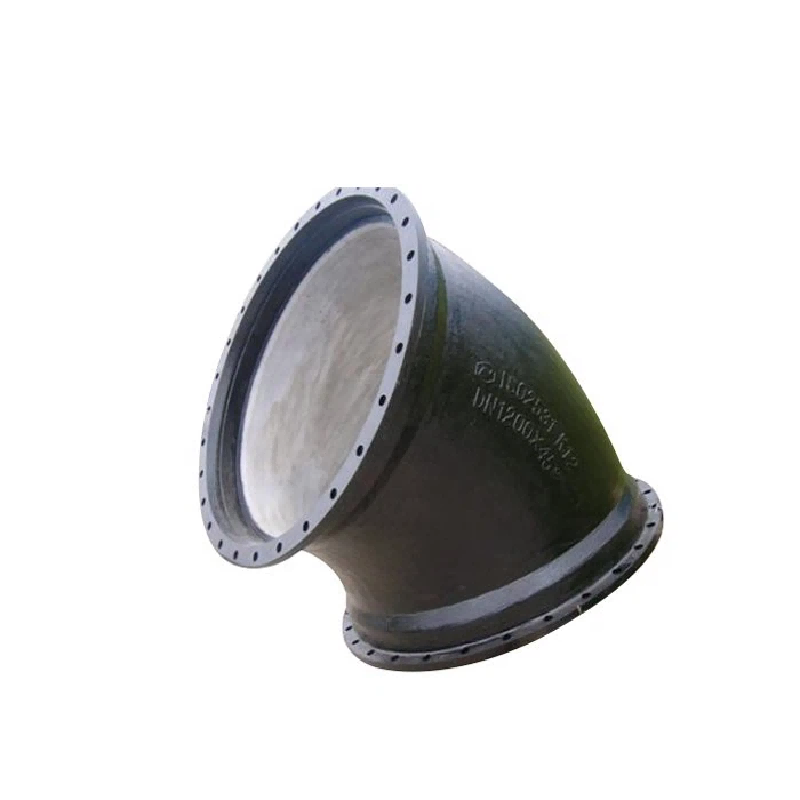

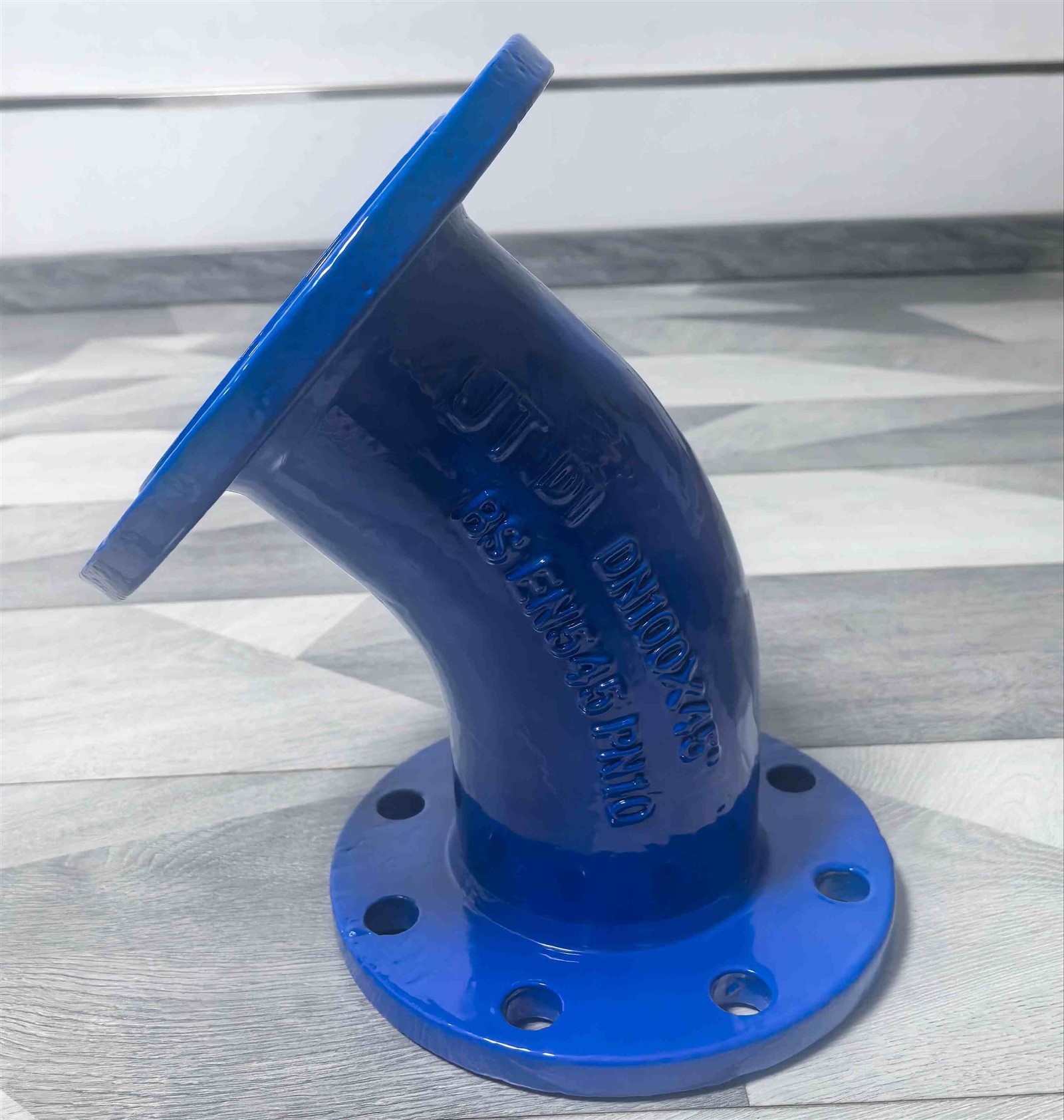

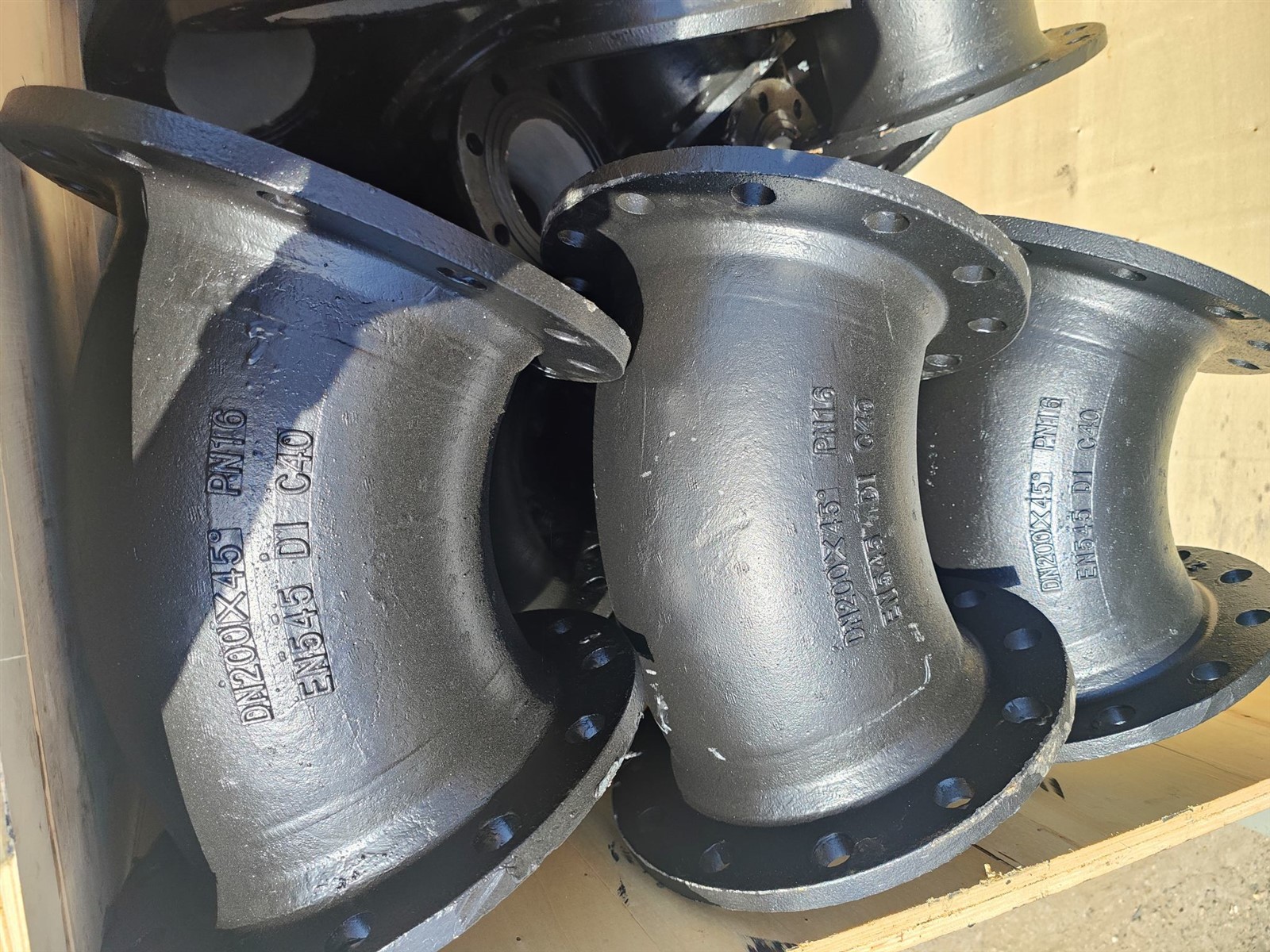

Haearn hydwyth Dwbl-Flanged 45 gradd Elbow yw gosod pibell ar gyfer systemau piblinellau cyflenwi dŵr, sy'n cydymffurfio â safonau EN545 ac ISO2531. Gyda fflans ar y ddau ben, fe'i defnyddir ar gyfer newid cyfeiriad 45- gradd piblinellau. Castio o haearn hydwyth QT450-10 a'i orchuddio â haen gwrth-cyrydu epocsi mewnol ac allanol. Mae'n cynnwys cryfder uchel, ymwrthedd pwysau allanol a gwrthiant cyrydiad da, yn hawdd ei osod a'i ddadosod. Wedi'i gymhwyso'n eang mewn cyflenwad dŵr trefol, trin carthffosiaeth a phrosiectau piblinellau trosglwyddo dŵr diwydiannol.
Manylebau Allweddol
|
Eitem |
Manyleb |
|
Enw Cynnyrch |
Haearn hydwyth -Flanged 45 gradd Penelin |
|
Safonol |
EN545, ISO2531 |
|
Deunydd |
Haearn hydwyth QT450-10 |
|
Math |
Penelin 45 gradd, Flanged Dwbl |
|
Math Cysylltiad |
Cysylltiad fflans |
|
Pwysau Enwol |
PN10/PN16/PN25 |
|
Gorchuddio |
Gorchudd Epocsi Mewnol ac Allanol |
|
Ystod Maint |
DN80 ~ DN2600 |
|
Cyfrwng Gwaith |
Dŵr Glan, Carthion |
|
Cais |
Cyflenwad Dŵr Bwrdeistrefol, Carthffosiaeth, Piblinell Ddiwydiannol |
| Pecynnu | Paledi Pren Safonol neu Achosion Pren |
Nodweddion
Haearn hydwyth -Flanged 45 gradd Penelin
Mae'r ddau ben gyda flanges wedi'u peiriannu, cydosod bollt hawdd a dadosod; cyfleus ar gyfer arolygu, cynnal a chadw ac addasu piblinellau; selio sefydlog o dan bwysau PN10/PN16/PN25.
Pontio Llif 45 gradd llyfn
Mae ongl troi ysgafn, colled hydrolig llawer is a chynnwrf na 90 gradd penelin, yn lleihau'r defnydd o ynni pwmpio, yn ddelfrydol ar gyfer llinellau trosglwyddo dŵr pellter hir.
Wedi'i wneud o haearn hydwyth QT450-10/QT500-7, mae ganddo gryfder tynnol uwch a gwrthiant trawiad o'i gymharu â haearn bwrw llwyd, sy'n gallu gwrthsefyll llwythi pridd a setliad piblinellau. Mae haenau gwrth-cyrydu lluosog ar gael: leinin morter sment neu orchudd epocsi FBE ar gyfer y tu mewn, a chwistrellu sinc ynghyd â phaent bitwmen neu orchudd epocsi ar gyfer y tu allan, gan ddarparu bywyd gwasanaeth hir mewn cyflenwad dŵr, draenio a chyfryngau cyrydol gwan.
Manylebau a Dimensiynau
| DN (mm) | Trwch wal e (mm) | Wyneb yn Wyneb L (mm) | Tua. Pwysau (kg) |
|---|---|---|---|
| 80 | 7.0 | 130 | 9.3 |
| 100 | 7.2 | 140 | 11.3 |
| 125 | 7.5 | 150 | 15.0 |
| 150 | 7.8 | 160 | 18.6 |
| 200 | 8.4 | 180 | 27.5 |
| 250 | 9.0 | 350 | 54.5 |
| 300 | 9.6 | 400 | 78.0 |
| 350 | 10.2 | 298 | 82.5 |
| 400 | 10.8 | 324 | 107.0 |
| 450 | 11.4 | 350 | 135.0 |
| 500 | 12.0 | 375 | 175.0 |
| 600 | 13.2 | 426 | 230.0 |
Gweithdrefn Gosod ar gyfer Haearn Hydwythol -Flanged 45 gradd Penelin
Archwiliad cyn gosod Gwiriwch wynebau'r penelin a'r fflans am graciau, diffygion castio a difrod. Glanhewch arwynebau selio fflans, cael gwared ar burrs, rhwd a baw. Gwiriwch fod gasgedi, bolltau a chnau yn cyfateb i DN a dosbarth gwasgedd (PN10/PN16). Paratowch sylfaen ffos fflat a chynheiliaid dros dro ar gyfer meintiau mawr.
Lleoli a Gosod Gasged
Codwch ac aliniwch y penelin 45 gradd rhwng dwy flanges pibell. Sicrhewch fod y ddau fflans yn gyfochrog ac yn gyfechelog. Rhowch gasged rwber yn ganolog ar wyneb y fflans, cadwch y gasged yn wastad heb droelli. Mewnosodwch 2 follt croeslin i ddal y gasged yn ei le.
Tynhau Bollt
Gosodwch yr holl bolltau a thynhau'r cnau â llaw. Tynhau mewn 3 tocyn gyda dilyniant croeslin: 50% torque → 80% torque → trorym penodedig llawn. Ailadroddwch yr un llawdriniaeth ar yr ail ben fflans. Peidiwch byth â thynhau bolltau yn olynol ar un ochr yn unig, sy'n achosi pwysau anwastad a gollyngiadau.
Postio-osod Visual Check
Gwirio bwlch fflans unffurf, cadarnhau gasged nid gwasgu allan. Peidiwch â gorfodi pibellau i gyd-fynd â thyllau fflans. Gosodwch flociau concrit neu gynheiliaid ar gyfer penelinoedd diamedr mawr i amsugno gwthiad y biblinell.
Prawf Pwysau
Llenwch y biblinell yn araf ac awyrwch yr aer. Mae pwysedd prawf hydrostatig yn bwysau gweithio 1.5 gwaith. Daliwch bwysau am y cyfnod gofynnol, archwiliwch uniadau fflans am unrhyw dryddiferiad. Ôl-lenwi ar ôl pasio prawf pwysau.
Ardaloedd Cais
Mae Penelin Hydwyth Haearn Dwbl-Flanged 45 gradd Elbow yn cael ei gymhwyso'n eang mewn systemau cyflenwi dŵr trefol, carthffosiaeth, dyfrhau a phiblinellau dŵr diwydiannol, sy'n addas ar gyfer prosiectau pibellau uwchben- a phibellau claddedig.
Cwestiynau Cyffredin
Beth i'w wneud os bydd fflans yn gollwng ar ôl llenwi dŵr?
+
-
Depressurize a dadosod. Wyneb fflans glân, gosod gasged yn ganolog. Tynhau bolltau yn groeslinol mewn sawl pas ac alinio pibellau yn gyfechelog.
A oes angen bloc gwthiad ar gyfer penelin DN mawr?
+
-
Oes. Mae llif dŵr yn creu grym byrdwn. Heb floc gwthio concrit, gellir tynnu uniadau fflans ar wahân.
Pa ddeunydd gasged y dylid ei ddefnyddio?
+
-
Gasged EPDM ar gyfer piblinell dŵr yfed.
A allwn ni dynnu pibellau yn rymus i gyd-fynd â thyllau fflans?
+
-
Bydd yn achosi straen gweddilliol, gan arwain at ddadffurfiad fflans a gollyngiadau yn ddiweddarach.
Sut i drwsio cotio crafu?
+
-
Glanhewch yr ardal sydd wedi'i difrodi ac ail-gymhwyso cotio epocsi i amddiffyn rhag cyrydiad.

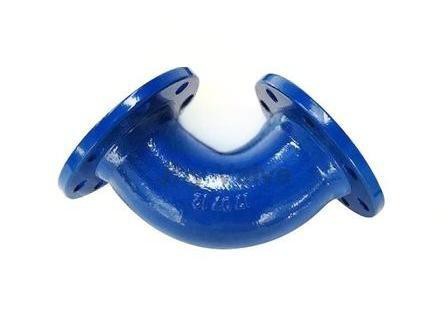

Cynhyrchion Eraill
amdanom ni
Gydag ansawdd cynnyrch dibynadwy a galluoedd cyflenwi allforio profedig, mae ein ffatri wedi cludo nwyddau i lawer o wledydd a rhanbarthau dros y blynyddoedd, gan gynnwys y Deyrnas Unedig, Brasil, Mecsico a Sbaen.
Mae cynhyrchion a gyflenwir ar gyfer prosiectau gorffenedig yn cynnal gweithrediad cyson, heb unrhyw fethiannau ansawdd ar raddfa fawr nac anghydfodau yn ymwneud â derbyn. Diolch i ddibynadwyedd cadarn a pherfformiad cost cystadleuol, rydym yn parhau i dderbyn archebion ailadroddus gan gwsmeriaid gartref a thramor, ac yn parhau i fod yn gyflenwr a ffefrir ar gyfer cyfanwerthwyr tramor.

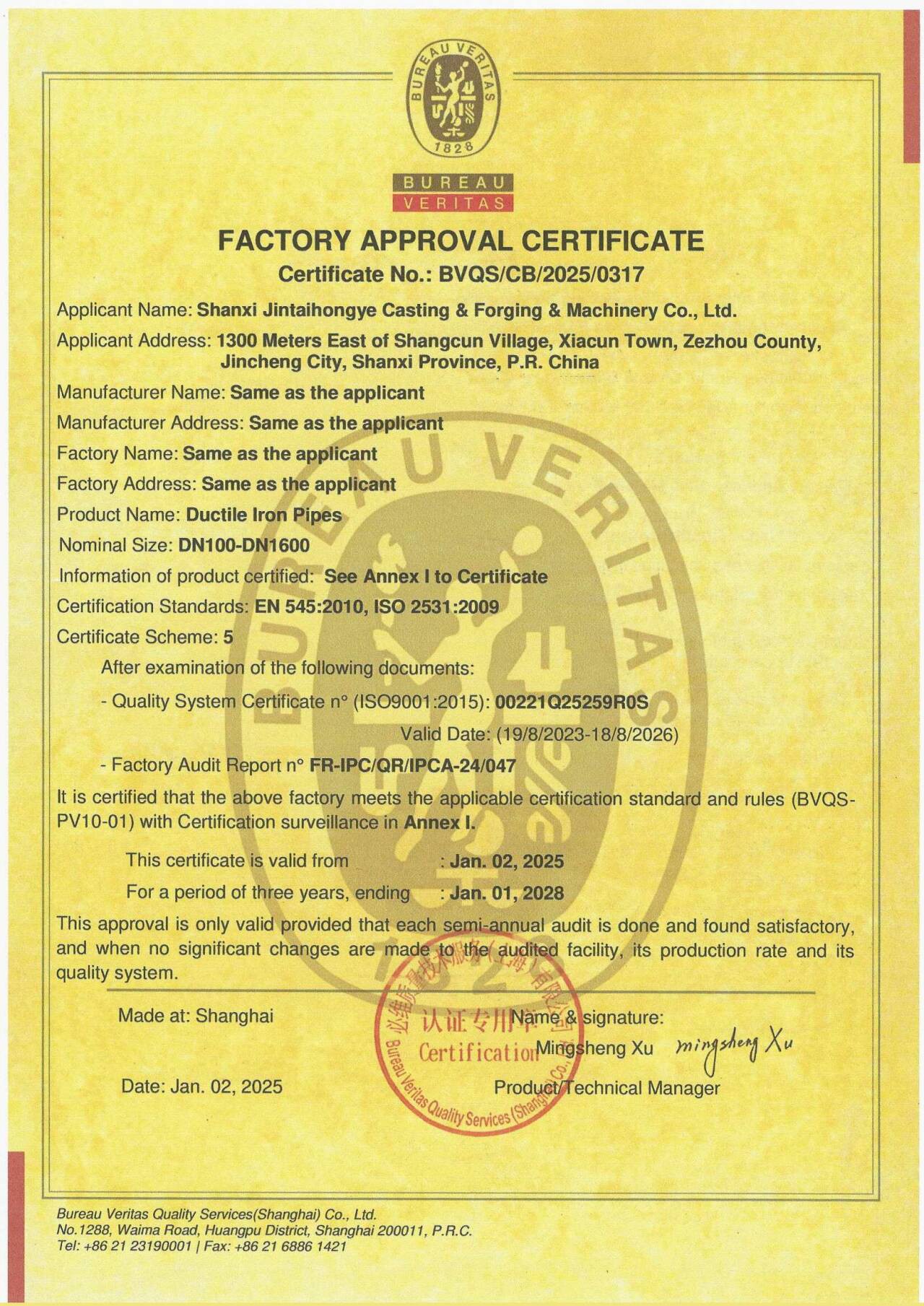

Tystysgrifau Cwmni
