Paramedrau Sylfaenol
| Eitem | Manyleb |
|---|---|

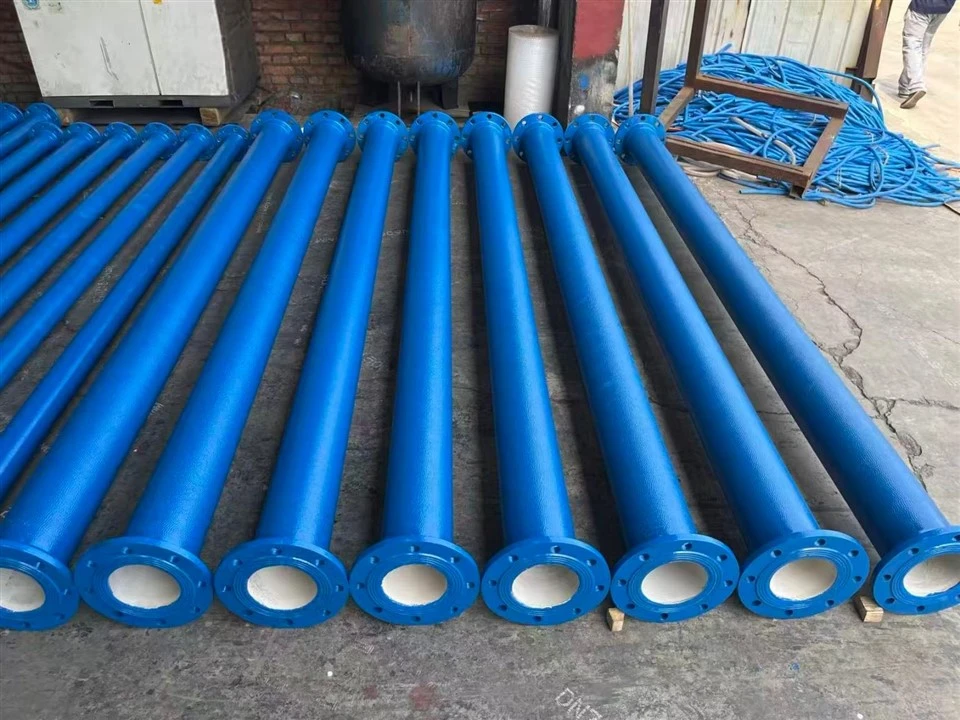

| Enw Cynnyrch | Pibell Flanged Dwbl Haearn Hydwyth DN80 |
| Deunydd | Haearn hydwyth EN-GJS-450-10 (QT450-10) |
| Safonau | ISO 2531/EN 545/EN 598 |
| Diamedr Enwol | DN80 |
| Graddfa Pwysau | PN10/PN16/PN25 |
| Safon fflans | EN 1092-2 / ISO 7005-2 |
| Hyd Effeithiol | Safonol 500mm / 1000mm (addasadwy) |
| Math ar y Cyd | Fflangog ar y ddau ben (Flat Face FF / Wyneb wedi'i Godi RF) |
| Eitem | Gwerth |
|---|---|
| Cyfryngau Addas | Dŵr yfed, carthffosiaeth, dŵr wedi'i adennill, nwy, dŵr môr |
| Tymheredd Gweithio | -20 gradd ~ +80 gradd (gyda gasged EPDM) |
| Nodularity | Yn fwy na neu'n hafal i 80% |
| Caledwch Brinell | 150–230 HBW |
| Cryfder Tynnol | Yn fwy na neu'n hafal i 420 MPa |
| Cryfder Cynnyrch | Yn fwy na neu'n hafal i 300 MPa |
| Elongation | Yn fwy na neu'n hafal i 10% |
| Pwysedd Prawf Hydrostatig | 1.5 × PN (prawf plisgyn) |
| Graddfa gwactod | Yn gwrthsefyll pwysau negyddol o 0.05 MPa |
| Eitem | Opsiynau |
|---|---|
| Gorchudd Allanol | Paent Bitwmen / Epocsi wedi'i Bondio ag Ymasiad (FBE) / Polywrethan (PU) |
| Leinin Mewnol | Leinin Morter Sment / Powdwr Epocsi |
| Wyneb fflans | Wyneb Fflat (FF) / Wyneb wedi'i Godi (RF) |
| Gasged | Rwber EPDM / Asbestos-rwber rhydd / Graffit hyblyg |
| Bolting | Bolltau galfanedig gradd 8.8 + cnau + wasieri |
Mantais Cystadleuol
| Dimensiwn Cymhariaeth | Pibell Flanged Dwbl | Pibell Fer Soced a Spigot |
|---|---|---|
| Math ar y Cyd | Cysylltiad fflans wedi'i bolltio anhyblyg ar y ddau ben | Gwthiad hyblyg-cyswllt ffitio â gasged rwber |
| Rhwyddineb Dadosod | Gwahaniad cyflym trwy lacio bolltau; cynnal a chadw ac ailosod cyflym | Angen tynnu'r spigot allan; angen mwy o le gweithredu |
| Cyd-gryfder | Cysylltiad anhyblyg â chynhwysedd llwyth tynnol echelinol uchel | Cysylltiad hyblyg; risg o ddatgysylltu o dan rym tynnol gormodol |
| Cydweddoldeb | Yn paru'n uniongyrchol â falfiau a fflansau offer; amlbwrpasedd uchel | Dim ond yn gydnaws â phibellau haearn hydwyth o'r un fanyleb |
| Selio Dibynadwyedd | Fflans selio gasged; gradd pwysedd uwch, dim risg datgysylltu | Yn dibynnu ar ffrithiant gasged; risg o lithro o dan bwysau uchel neu forthwyl dŵr |
| Cymwysiadau Nodweddiadol | Siambrau falf, gorsafoedd pwmp, cysylltiadau offer, adrannau cynnal a chadw | Rhediadau pibell syth wedi'u claddu, estyniad piblinell cyffredinol |
Manylebau Gosod
Cyn Gosod
Glanhewch falurion o'r fflans a gwiriwch y gasged am ddifrod.
01
Cysylltiad fflans
Sicrhau parallelism a coaxiality, gyda'r gasged yn ganolog.
02
Tynhau Bollt
Tynhau bolltau yn gymesur yn groeslinol, gan wirio am lacrwydd.
03
Dewis Gasged
Dewiswch gasged sy'n addas ar gyfer y cyfrwng.
04
Postio{0}}Diogelu Gosodiadau
Rhoi gorchudd gwrth-cyrydiad eilaidd ar y fflans a'r bolltau, a'u gosod yn sownd wrth -ddiddosi waliau.
05
Pwyntiau Cynnal a Chadw
Arolygiad Rheolaidd
Gwiriwch seliau fflans a mynd i'r afael â gollyngiadau a gasgedi sy'n heneiddio.
01
Diogelu rhag Cyrydiad
Gwiriwch bolltau a flanges ar gyfer amddiffyniad cyrydiad a thrin rhwd.
02
Dadosod
Defnyddiwch offer arbenigol i ailosod neu ailosod hen gasgedi.
03
Amgylchedd
Glanhewch gyfryngau cyrydol tanddaearol ac amddiffyn y ddaear rhag glaw a lleithder.
04
Senarios Perthnasol
Peirianneg Ddinesig
Yn addas ar gyfer cyflenwad dŵr trefol, carthffosiaeth, gorsafoedd pwmpio, a phiblinellau amddiffyn rhag tân; gydnaws â phrif ffyrdd, rhwydweithiau pibellau preswyl, a therfynellau cysylltiad falf / pwmp.
Cynhyrchu Diwydiannol
Defnyddir mewn diwydiannau cemegol, pŵer a diwydiannau eraill ar gyfer pibellau proses, cysylltiad offer, a phiblinellau ategol mewn ffatrïoedd.
Senarios Gosod Arbennig
Yn addas ar gyfer treiddiad wal/llawr (gydag-treiddiad ffoil aer dewisol), sy'n berthnasol i leoliadau -pwysedd uchel, uchel, a lleoliadau sy'n cael eu cynnal a'u cadw'n aml.

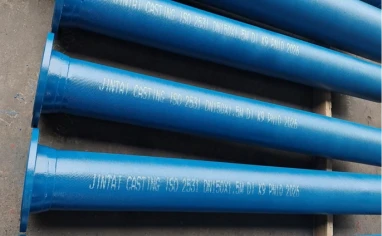

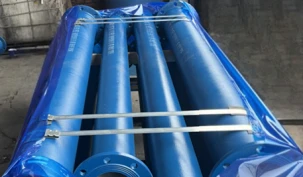

Pacio lluniau
Cymwysterau cwmni
Mae Shanxi Jintai Hongye Casting and Forging Machinery Co, Ltd wedi'i leoli yn Nhalaith Shanxi, Tsieina. Mae ein gweithrediadau busnes sylfaenol yn cynnwys ffitiadau pibellau haearn hydwyth, systemau piblinellau, falfiau amrywiol, a chynhyrchion cyfres clawr twll archwilio. I gael gwybodaeth fanwl am gynnyrch neu i drafod cyfleoedd cydweithredu, mae croeso i chi gysylltu â ni ar unrhyw adeg:
