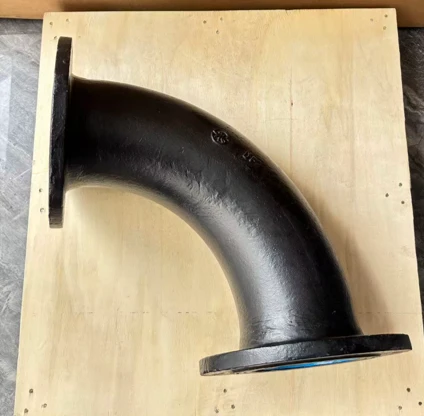

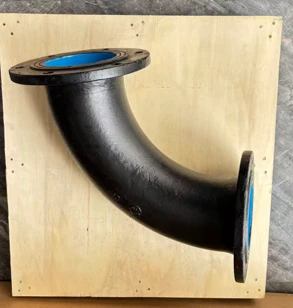

Trosolwg Cynnyrch
Tro radiws hir fflans dwbl haearn hydwyth gyda fflansau wedi'u ffurfio'n annatod ar y ddau ben. Mae ei gorff crwm radiws hir (R=1.5D) yn newid cyfeiriad y biblinell. Mae'r arc ysgafn yn lleihau cynnwrf hylif a cholli pwysau. Mae cysylltiad â bolltau fflans yn hwyluso gosod, dadosod a chynnal a chadw.
Strwythur Cynnyrch

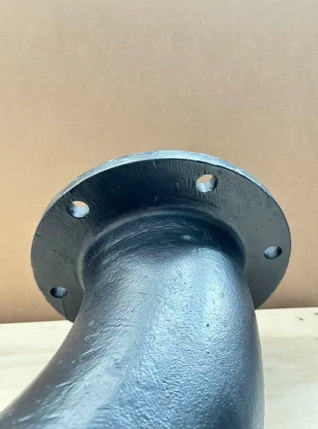

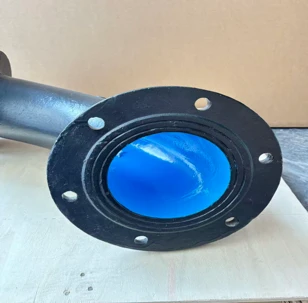

Strwythur fflans
Flangenni castio'n gyfan gwbl ar y ddau ben, wynebau selio fflans wedi'u peiriannu gyda thyllau bollt wedi'u trefnu'n gyfartal. Yn cyd-fynd â safon EN1092-2 ar gyfer cysylltiad bolltio â phibellau neu ffitiadau eraill.

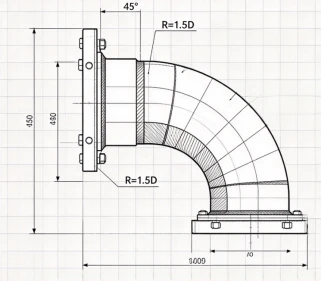

Troedd Crymedd
Dyluniad radiws hir R=1.5D. Trawsnewidiad arc parhaus llyfn, dim corneli miniog. Yn lleihau cynnwrf llif a sgraffiniad o ganolig. Atgyfnerthir trwch wal yn ôl gradd pwysau.
Mae trwch y wal yn parhau i fod yn unffurf ar hyd yr adran grwm. Mae'r parth pontio rhwng flanges a chorff plygu yn cael ei dewychu'n raddol i atal crynodiad straen. Mae ar gael mewn 90 gradd, 45 gradd ac onglau arferol eraill i weddu i wahanol ofynion llwybro piblinellau.
Paramedrau Sylfaenol
|
Eitem |
Manyleb |
|
Enw Cynnyrch |
Troad Radiws Hir Flanged Dwbl |
|
Deunydd |
QT450-10 / QT500-7 Haearn hydwyth |
|
Safonau |
EN545, ISO2531, EN1092-2 |
|
Radiws |
Radiws hir R=1.5D |
|
Ongl |
90 gradd, 45 gradd, onglau arfer ar gael |
|
Dosbarth Pwysau |
PN10, PN16, PN25 |
|
Math Cysylltiad |
Cysylltiad flanged dwbl, wedi'i bolltio |
|

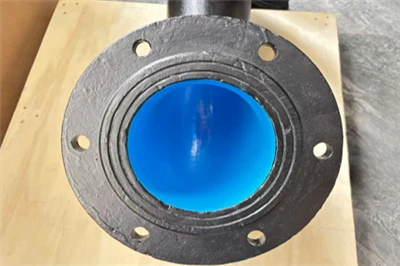

Leinin a Chaenu |
Leinin morter sment mewnol; cotio bitwmen allanol neu cotio FBE |
|
Dyluniad Wal |
Trwch unffurf yn y rhan grwm, tewychu graddol yn y parth pontio ar gyfer lleihau straen |
Nodweddion Troad Radiws Hir Flanged Dwbl
Hawdd i'w osod a'i ddadosod; yn caniatáu symud dro ar ôl tro ar gyfer cynnal a chadw
Mae fflansau integredig dau ben yn mabwysiadu cysylltiad bollt-gasged, nid oes angen weldio maes. Mae gweithredwyr yn ailwampio, addasu pibellau neu amnewid cydrannau'n rhannol heb dorri pibellau. Mae'n byrhau amser adeiladu ac atgyweirio brys yn fawr.
Selio dibynadwy ac atal gollyngiadau
Mae wynebau fflans wedi'u prosesu'n fanwl yn paru â rwber EPDM neu gasgedi clwyfau troellog i ffurfio cymalau selio sy'n gwrthsefyll pwysau. Mae'n ffitio dŵr tap, nwy naturiol a rhai cyfryngau cemegol, gan fodloni gofynion atal gollyngiadau prosiectau trefol a diwydiannol.
Canllawiau Gosod
Arolygiad cyn-osod:
Cyn gosod, gwiriwch fod model, manylebau a deunydd y penelin yn cydymffurfio â'r gofynion dylunio. Cadarnhewch fod deunydd a dimensiynau'r gasged yn gywir. Archwiliwch gyfanrwydd yr arwynebau selio fflans am ddiffygion megis crafiadau neu dolciau.
Aliniad a chau:
Yn ystod y gosodiad, sicrhewch fod llinell ganol y penelin yn cyd-fynd â llinellau canol y flanges pibell a falf, a chadwch wynebau'r fflans yn gyfochrog i atal methiant sêl a achosir gan gamlinio.
Addasiad Cyflwr Gweithredu:
Wrth osod mewn amgylcheddau tymheredd uchel neu isel, rhowch gyfrif am effaith amrywiadau tymheredd ar bibellau wedi'u plygu. Caniatáu ar gyfer bylchau ehangu neu grebachu i atal straen ychwanegol ar y system pibellau. Ar gyfer cymwysiadau â dirgryniad sylweddol, gosodwch ddyfeisiau gwrth-llacio ar gysylltiadau fflans.
Triniaeth Selio:
Dewiswch gasged selio priodol yn seiliedig ar nodweddion y cyfrwng. Cyn gosod, rhowch swm addas o seliwr ar wyneb y gasged i wella perfformiad selio.
Cymwysiadau Cynnyrch
Prif bibellau dŵr trefol a dargyfeiriadau pibellau cyflenwad dŵr preswyl
Rhwydweithiau carthffosiaeth a dŵr storm, a phibellau gweithfeydd trin dŵr gwastraff
-piblinellau ymladd tân wedi'u claddu mewn parthau diwydiannol ac ardaloedd masnachol
Systemau dŵr oeri sy'n cylchredeg yn ddiwydiannol a phibellau gorsaf bwmpio offer dŵr
Twneli cyfleustodau a phiblinellau trawsyrru dŵr tanddaearol campws ar raddfa fawr
Cwestiynau Cyffredin
Beth mae R{0}}D yn ei olygu ar gyfer tro radiws hir â fflans ddwbl?
+
-
Mae R{0}}D yn cyfeirio at ddyluniad radiws hir, lle mae radiws tro yn hafal i 1.5 gwaith diamedr enwol. Mae'r arc ysgafn yn lleihau ymwrthedd llif, colli pwysau ac erydiad canolig, yn ddelfrydol ar gyfer cyflenwad dŵr pellter hir a phiblinellau draenio.
Beth yw manteision cysylltiad flanged?
+
-
flanges cast yn gyfan gwbl ar y ddau ben wedi'u cysylltu gan bolltau. Mae'n hawdd ei ymgynnull a'i ddadosod i'w archwilio neu ei ailosod yn ddiweddarach, gyda pherfformiad selio dibynadwy.
A ellir addasu onglau?
+
-
Onglau safonol yw 90 gradd a 45 gradd. Mae onglau arbennig personol ar gael i ffitio cynlluniau piblinellau cymhleth.
Sut i ddewis rhwng QT450-10 a QT500-7?
+
-
Mae gan QT500-7 gryfder tynnol uwch, sy'n cael ei ffafrio ar gyfer cyflyrau -pwysedd uchel. Mae QT450-10 yn cynnig caledwch a pherfformiad cost da ar gyfer prosiectau dŵr a draenio trefol cyffredinol.

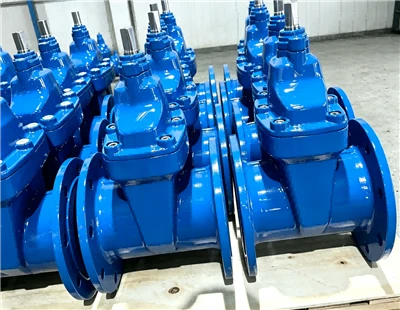

Cynhyrchion Eraill
amdanom ni
Gydag ansawdd cynnyrch dibynadwy a galluoedd cyflenwi allforio profedig, mae ein ffatri wedi cludo nwyddau i lawer o wledydd a rhanbarthau dros y blynyddoedd, gan gynnwys y Deyrnas Unedig, Brasil, Mecsico a Sbaen.
Mae cynhyrchion a gyflenwir ar gyfer prosiectau gorffenedig yn cynnal gweithrediad cyson, heb unrhyw fethiannau ansawdd ar raddfa fawr nac anghydfodau yn ymwneud â derbyn. Diolch i ddibynadwyedd cadarn a pherfformiad cost cystadleuol, rydym yn parhau i dderbyn archebion ailadroddus gan gwsmeriaid gartref a thramor, ac yn parhau i fod yn gyflenwr a ffefrir ar gyfer cyfanwerthwyr tramor.

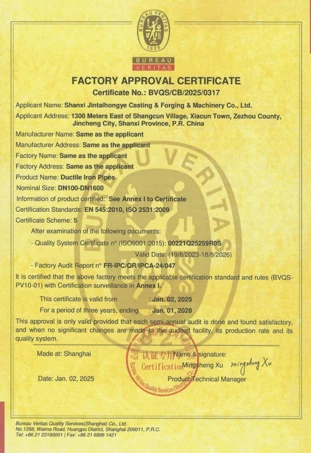

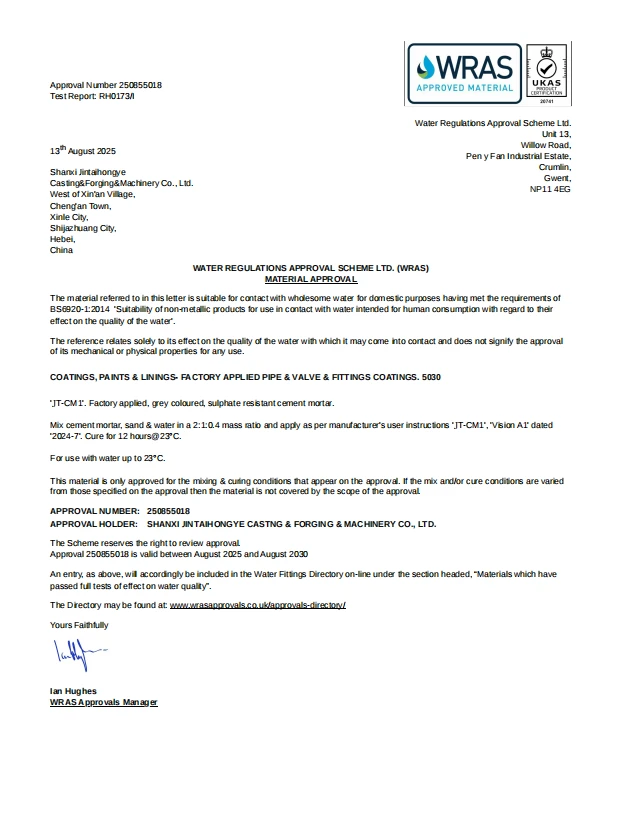

Tystysgrifau Cwmni
