Dyma'r falf rheoli pwysedd canolig ac isel a ddefnyddir fwyaf mewn cyflenwad dŵr trefol a draenio, HVAC, trin dŵr, a phiblinellau diwydiannol cyffredinol. Mae'n cyfuno cryfder uchel a chaledwch haearn hydwyth â manteision falfiau glöyn byw, megis strwythur cryno, ymwrthedd llif isel, ac agor a chau cyflym, gan ei gwneud yn hynod gost-effeithiol.
I. Prif ddeunydd y corff: Haearn hydwyth (QT450-10)
1
Gyda chryfder tynnol Yn fwy na neu'n hafal i 450MPa ac ehangiad Yn fwy na neu'n hafal i 10%, mae ei gryfder a'i wydnwch yn agos at gryfderau dur carbon isel. Mae ganddo wrthwynebiad cryf i effaith a llwythi eiledol ac nid yw'n dueddol o gracio.
2
Mae'n gallu gwrthsefyll dŵr, atmosffer, a chorydiad asid gwan ac alcali. Mae'r wyneb fel arfer wedi'i orchuddio â powdr epocsi neu galfanedig, ac mae ganddo fywyd gwasanaeth hir.
3
Mae ganddo briodweddau castio da a gellir ei fwrw i siapiau cymhleth; mae ei gost yn llawer is na chost dur di-staen, gan ei gwneud yn addas ar gyfer cynhyrchu màs o ddiamedrau mawr (DN50 ~ DN1600).
II. Cyfansoddiad Strwythurol (Cymryd Sêl Meddal Flange fel Enghraifft)
1. corff falf
ffurf:
Math fflans, math afrlladen, math o lug
nodwedd:
Hyd strwythurol byr, trwch wal unffurf, a sianeli llif dirwystr; cotio resin epocsi (glas safonol) ar arwynebau mewnol ac allanol.
2. Disg
Deunydd:
Haearn hydwyth (QT450) gyda phlatio nicel / gorchudd epocsi, neu ddur di-staen (304/316) gyda gorchudd rwber llawn.
strwythur:
Mae'n{0}}siâp disg ac yn cylchdroi 90 gradd i'w droi ymlaen ac i ffwrdd; mae'r strwythur ecsentrig yn lleihau ffrithiant ar yr wyneb selio.
3. Sedd falf (sedd/sêl):
EPDM (Ethylene Propylene Deuocsid): Dŵr -gwrthsefyll, osôn-gwrthsefyll heneiddio-gwrthsefyll, -20 gradd ~120 gradd , y dewis cyntaf ar gyfer systemau dŵr trefol.
NBR (Rwber Biwtadïen Nitril): Yn gwrthsefyll olew, sy'n addas i'w ddefnyddio gydag olew a dŵr gwastraff
FKM (Fluororubber): Tymheredd uchel a gwrthsefyll cyrydiad cryf, hyd at 150 gradd.
PTFE: Yn gwrthsefyll tymheredd uchel, yn hunan-iro, yn addas ar gyfer cyfryngau glân/cyrydol cryf.
4. coesyn falf:
Deunydd: 2Cr13 / 304 / 316 dur di-staen, gyda chrome platio / triniaeth nitriding.
Strwythur: Dyluniad gwrth-chwythu (diogel a dibynadwy), wedi'i gysylltu â'r plât disg gyda phin taprog neu heb bin.
5. Uned gyrru:

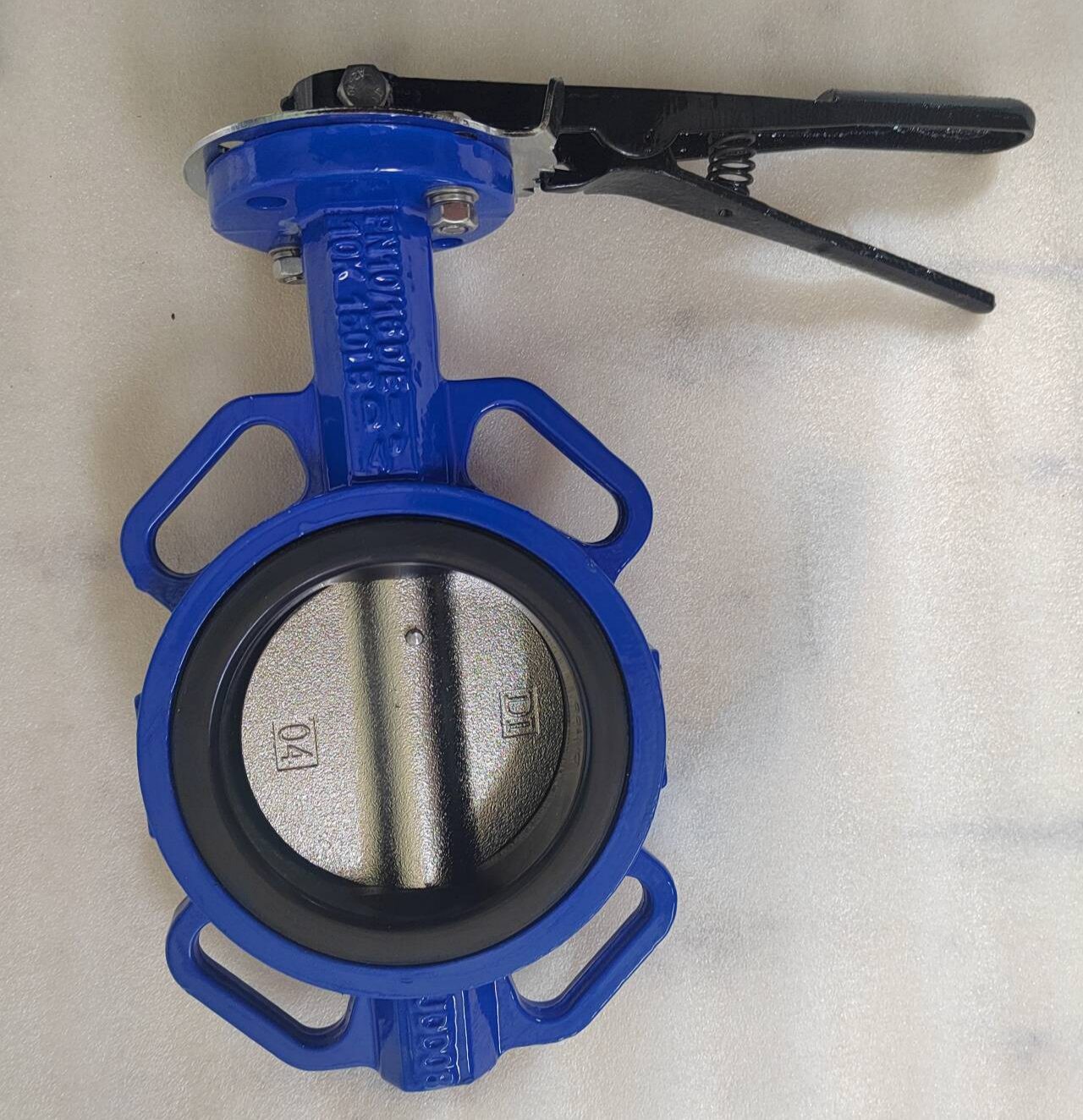

Llawlyfr: Trin (DN Llai na neu'n hafal i 200), offer llyngyr (DN Mwy na neu'n hafal i 250).
Trydan: Math o switsh / Math rheoleiddio, rheolaeth ddeallus, signal 4-20mA, atal ffrwydrad, IP67.
Niwmatig: -actio dwbl / Sengl-actio, gyda falfiau solenoid a gosodwyr.
III. Prif Baramedrau Technegol
Diamedr Enwol DN:50 ~ 1600mm (fel arfer DN80 ~ DN600)
Sgôr PN pwysau:10/16 (1.0MPa/1.6MPa), Dosbarth 150
Tymheredd Perthnasol:
EPDM: -20 gradd ~ +120 gradd
FKM: -15 gradd ~ +150 gradd
Cyfryngau Cymwys:
Dŵr glân, carthffosiaeth, dŵr môr
Aer, nwy, olew
Asidau gwan ac alcalïau, dŵr sy'n cylchredeg, hylifau trefol
Dosbarth Selio:ISO 5208 Dosbarth A / ANSI Dosbarth VI (dim gollyngiadau)
Safonau Cysylltiad:GB/T 9119, ANSI B16.5, JIS
IV. Nodweddion Perfformiad
01. Strwythur cryno ac ysgafn:
02.Gwrthiant llif lleiaf:
03. Agor a chau cyflym:
04.Seli dwy ffordd:
05.Hyoes hir:
06. Perfformiad cost uchel:
V. Ardaloedd Cymhwysiad Nodweddiadol
Peirianneg Ddinesig:Gwaith dŵr, rhwydweithiau cyflenwi dŵr, gweithfeydd trin carthion, dŵr storm a draenio carthion
HVAC:Systemau aerdymheru canolog sy'n cylchredeg dŵr, gwresogi ac oeri
Systemau Diogelu Rhag Tân:Piblinellau dŵr tân, systemau chwistrellu
Diwydiannol:Offer pŵer sy'n cylchredeg dŵr, systemau oeri metelegol, hylifau gwasgedd isel cemegol, trin dŵr bwyd a diod
Gwarchod Dŵr:Cronfeydd dŵr, camlesi, rheoleiddio llif gorsaf bwmpio
VI. Modelau Cyffredin (Enghreifftiau)
D41X-10Q/16Q: Falf glöyn byw â sêl feddal â fflans (haearn hydwyth Q =)

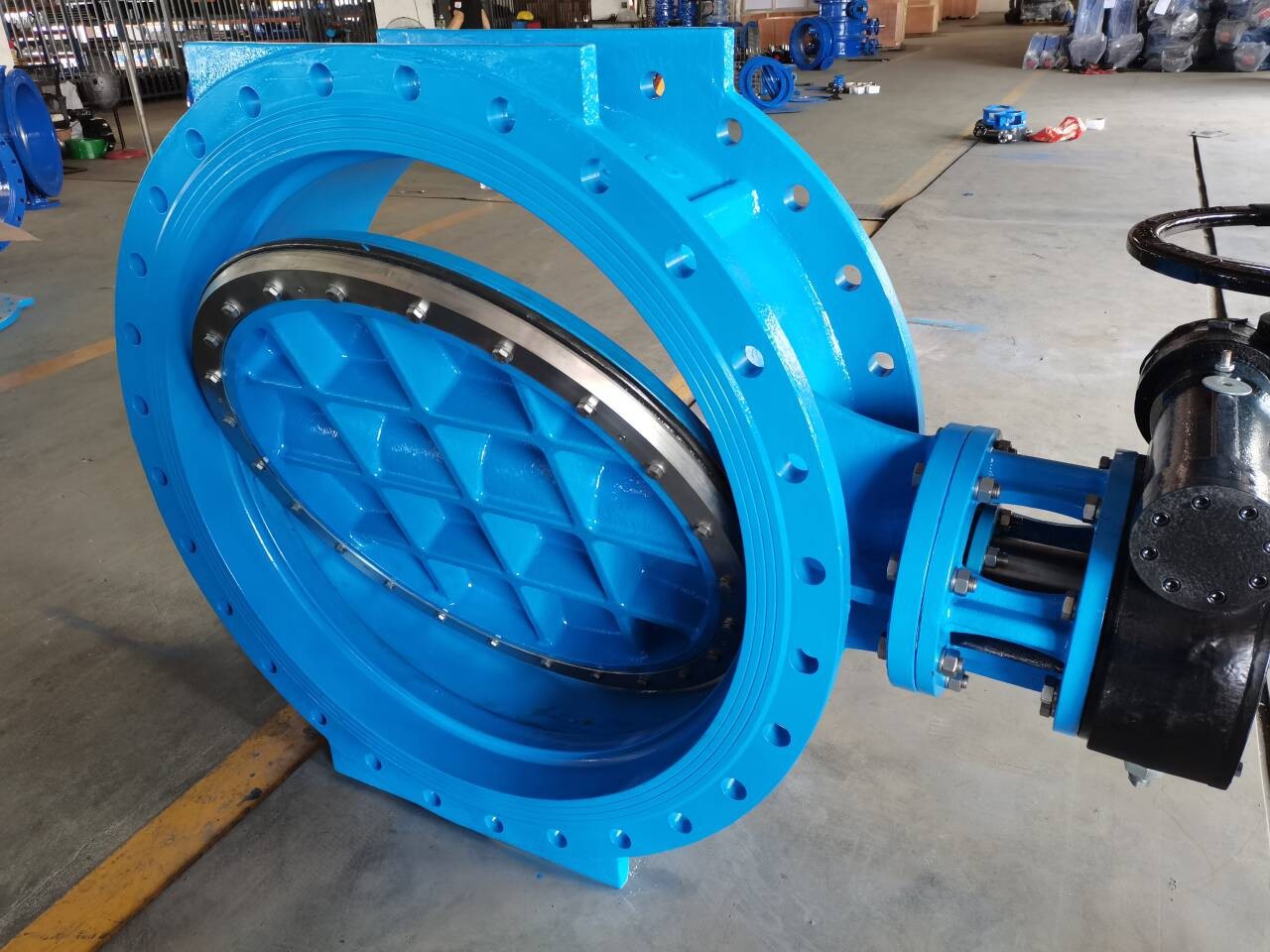

D341X-10Q/16Q: Falf glöyn byw â fflans wedi'i gyrru gan dyrbin
D941X-10Q/16Q: Falf glöyn byw â fflans drydan

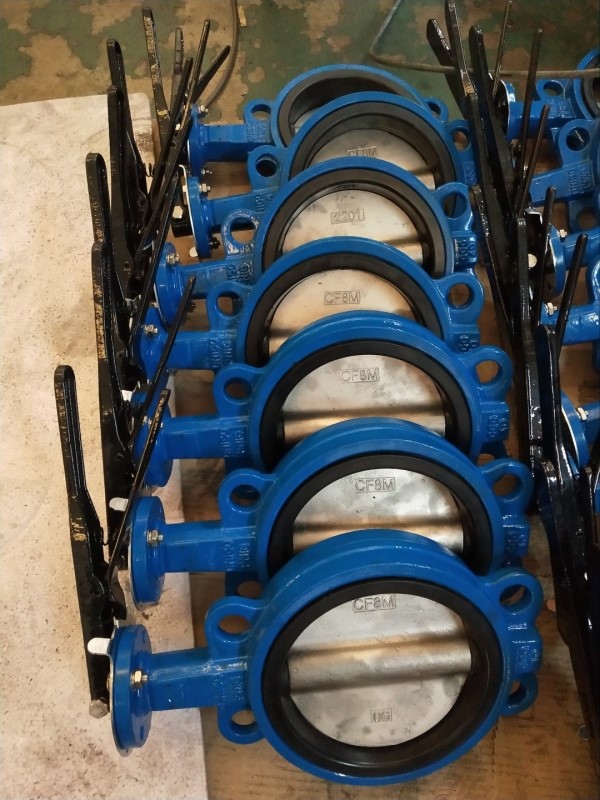

D71X-10Q/16Q: Falf glöyn byw math waffer
Haearn hydwyth yn erbyn haearn bwrw llwyd yn erbyn falfiau glöyn byw Dur Di-staen|Tabl Cymharu Paramedrau Craidd
| Dimensiynau Cymharu | Falf glöyn byw haearn hydwyth (argymhelliad prif ffrwd) | Falf glöyn byw haearn bwrw llwyd (hen ffasiwn a darfodedig) | Falf glöyn byw dur di-staen (model arbennig diwedd uchel) |
| Deunyddiau craidd | QT450-10 (Graffit Spheroidal) | HT200 (graffit naddion) | 304/316 o ddur di-staen |
| cryfder tynnol | Yn fwy na neu'n hafal i 450MPa (cryfder uchel) | Llai na neu'n hafal i 200MPa (cryfder isel) | Yn fwy na neu'n hafal i 520MPa (cryfder ultra-) |
| Elongation (Caledwch) | Yn fwy na neu'n hafal i 10% (gwrthsefyll effaith, heb ei gracio'n hawdd) | ≈0.5% (brau, hawdd ei dorri a'i gracio) | Mwy na neu'n hafal i 40% (Caledwch ardderchog) |
| Pwysau enwol | PN10/PN16 (Prif ffrwd cyffredinol) | PN10 yn unig (foltedd isel cyfyngedig) | PN16/PN25 / Addasu Foltedd Uchel |
| Ymwrthedd blinder / ymwrthedd daeargryn | Ardderchog (gwrthsefyll morthwyl dŵr a llwythi eiledol) | Eithriadol o wael (mae morthwyl dŵr yn cracio pibellau yn hawdd, mae cyrff falf yn torri). | -haen uchaf (gwrthsefyll-dirgryniad amledd uchel) |
| Gwrthsefyll cyrydiad | Da (cotio epocsi, gwrthsefyll dŵr / asidau gwan ac alcalïau) | Cyffredin (yn dueddol o rydu, graddfa gronni ar waliau mewnol) | Hynod o gryf (gwrthsefyll asidau cryf ac alcalïau / dŵr môr) |
| Tymheredd sy'n gymwys | -20 gradd ~ 120 gradd (EPDM wedi'i selio) | 0 gradd ~ 80 gradd (yn dueddol o rewi a chracio ar dymheredd isel) | -40 gradd ~ 200 gradd (ystod tymheredd eang) |
| Caliber safonol | DN50 ~ DN1600 (Diamedr Mawr, Gwerth Gorau am Arian) | DN50 ~ DN800 (Cyfyngiadau diamedr bach yn berthnasol) | DN50 ~ DN1200 (Cost uchel, anaml y defnyddir diamedr mawr) |
| Pris a chost | Canolig (gwerth mwyaf am arian) | Isaf (pris isel, ansawdd isel) | Drud (3 i 5 gwaith yn ddrytach na heyrn pêl) |
| Bywyd gwasanaeth | 15-25 mlynedd (gwydnwch safonol trefol) | 3-8 oed (yn dueddol o ollwng, heneiddio'n gyflym) | 30+ mlynedd (cynnal a chadw-rhydd hir-parhaol) |
| Manteision ac anfanteision craidd | Cryf a chrac-gwrthsefyll, dim gollyngiadau, gosodiad ysgafn, ac yn gydnaws â 90% o amodau gwaith cyffredin. | Yn frau ac yn hawdd ei niweidio, yn agored i forthwyl dŵr, ac yn cael ei ddileu'n raddol yn ôl safonau cenedlaethol. | O gwmpas-yn gallu gwrthsefyll cyrydiad, yn gallu gwrthsefyll tymereddau uchel ac isel, ond yn ddrud ac yn aneconomaidd. |
| Senarios cais a ffefrir | Rhwydwaith pibellau dŵr tap/carthffosiaeth, dŵr cylchredeg HVAC, prif bibell amddiffyn rhag tân, dŵr gwasgedd isel diwydiannol | Hen biblinellau dros dro, draeniad pwysedd isel nad yw'n hanfodol | Dihalwyno dŵr môr, asid cryf cemegol ac alcali, piblinellau ystafell lân bwyd |
