Disgrifiad Cynnyrch
|
Eitem |
Manyleb |
|
Priodweddau Mecanyddol |
Cryfder tynnol Yn fwy na neu'n hafal i 450MPaElongation Yn fwy na neu'n hafal i 10% Caledwch Brinell HB Llai na neu'n hafal i 180 |
|
Safonau Cymwys |
ISO 2531, EN 545 (Cyflenwad Dŵr), EN 598 (Carthffosiaeth), GB/T 13295 |
|
Diamedr Enwol DN |
DN50-DN2600; Maint Stoc Rheolaidd: DN80-DN1200 |
|
Dosbarth Pwysedd Flange |
PN10, PN16 (Safon ar gyfer Prosiectau Bwrdeistrefol); PN25, PN40 Ar gael ar Gais Personol |
|
Dosbarth Trwch Wal |
K9 (Gosodiad Claddu Cyffredinol), K12/K14 (Pwysau Uchel ac Amodau Ôl-lenwi Dwfn) |
|
Math Cysylltiad |
Pob un wedi'i flanged ar bedair ochr, pedair sianel llif fertigol rhyng-gysylltiedig |
|
Safonau fflans |
EN 1092-2, GB/T 17241 |
|
Gasgedi Selio Cyfatebol |
Gasgedi rwber EPDM (nad ydynt yn-wenwynig ar gyfer dŵr yfed); Gasgedi NBR (ar gyfer gwasanaeth carthffosiaeth) |
|
Safle Cotio |
Deunydd Cotio |
Nodweddion CraiddaSenarios Cais |
|
Wal Fewnol o Ffitiadau |
Leinin Morter Sment |
Cydymffurfio â safonau dŵr yfed, leinin gwrth-rhwd gan osgoi halogi dŵr ar gyfer piblinellau dŵr trefol a domestig. |
|
Wal Ffitiadau Allanol (Claddedigaeth Gonfensiynol) |
Traw Tar Glo Epocsi / Chwistrellu Epocsi wedi'i Bondio ag Fusion (FBE). |
Adlyniad uchel, gwrthsefyll asid ac alcali, gwrth-cyrydiad ar gyfer pibellau claddedig, bywyd gwasanaeth tanddaearol hir. |
|
Wal Ffitiadau Allanol (Nwy Arbennig) |
Gorchudd Asffalt Atgyfnerthol |
Gorchudd asffalt trwchus ar gyfer piblinellau nwy pwysedd canolig / isel, selio da a gwrthsefyll y tywydd yn erbyn cyrydiad claddedig. |
|
Dosbarth Pwysau |
Pwysau Gweithio Enwol |
Pwysedd Prawf Hydrostatig Shell |
|
PN10 |
1.0 MPa |
1.5 MPa |
|
PN16 |
1.6 MPa |
2.4 MPa |
|
PN25 |
2.5 MPa |
3.75 MPa |
Cyfansoddiad a strwythur

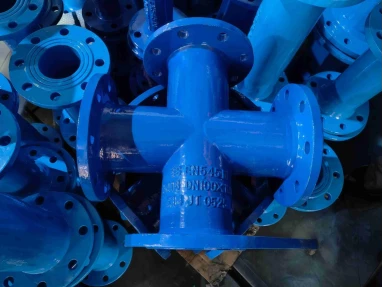

Mae'n cael ei gastio fel uned sengl, annatod sy'n cynnwys strwythur pedair ffordd orthogonol cymesur; mae fflansau safonol yn cael eu castio'n annatod ar bob un o'r pedwar pen, gan ddarparu rhyng-gysylltiad pedair ffordd, 90 gradd gyda sianeli llif mewnol llyfn heb barthau marw.
Prif gorff castio
Mae'r corff siâp croes yn cael ei gastio fel un darn o haearn hydwyth QT450-10, yn cynnwys pedair sianel sydd wedi'u cydgysylltu'n llyfn; mae'n cyfleu'r cyfrwng tra'n gwrthsefyll pwysau piblinell fewnol a llwythi pridd allanol.
Diwedd fflans annatod
Mae'r ffitiad pedair ffordd yn cynnwys fflansau cast annatod gyda thyllau bollt safonol, wedi'u cynllunio i'w cysylltu â fflansau pibellau a falfiau.
Pecynnau Selio
Gasged fflans rwber: Wedi'i osod rhwng dwy flanges i ddarparu sêl ac atal gollyngiadau;
Bolltau, cnau, a wasieri fflat: Caewch y flanges a sicrhau cywirdeb y sêl cysylltiad.
Nodweddion Allweddol
Priodweddau Deunydd Ardderchog
Wedi'i wneud o EN-GJS-450-10 haearn hydwyth, mae'r deunydd yn cynnwys cryfder tynnol Mwy na neu'n hafal i 450 MPa ac elongation o Fwy na neu'n hafal i 10%. Mae'n cynnig caledwch uchel a gwrthwynebiad i ardrawiad a setlo tir, gan ei wneud yn gallu gwrthsefyll hollt neu hollti sy'n perfformio'n well o lawer na ffitiadau haearn llwyd.
Gorchudd Epocsi FBE Llawn Mewnol ac Allanol-Corydiad
Yn cynnwys gorchudd powdr epocsi bond (FBE) wedi'i fondio glas ymdoddiad glas di-dor wedi'i osod ar yr arwynebau mewnol ac allanol, gyda thrwch cotio o Fwy na neu'n hafal i 300 μm. Mae'r tu mewn llyfn yn lleihau ymwrthedd llif dŵr, tra bod y gorchudd yn cynnig ymwrthedd ardderchog i asidau, alcalïau, a chorydiad dŵr daear, gan fodloni safonau diwenwyn ar gyfer dŵr yfed.
Ystod gynhwysfawr o fanylebau a graddfeydd pwysau
Mae diamedrau enwol yn amrywio o DN50 i DN2600, gyda DN80-DN1200 yn cael ei gadw mewn stoc. Y graddfeydd safonol yw PN10/PN16, gyda fersiynau pwysedd uchel PN25/PN40 ar gael ar gais. Mae opsiynau trwch wal lluosog (K9, K12, K14) yn darparu ar gyfer dyfnder gosod amrywiol ac amodau gweithredu pwysedd uchel.
Mantais Cystadleuol
Manteision Gwydnwch Cynnyrch
Wedi'i wneud o haearn hydwyth caledwch uchel, mae'r cynnyrch yn gwrthsefyll grymoedd mathru a setliad anwastad yn ystod ôl-lenwi tanddaearol. Mae'n cynnig bywyd gwasanaeth o dros 50 mlynedd ar gyfer rhwydweithiau trefol, gyda chostau cynnal a chadw ac amnewid yn sylweddol is na rhai plastig neu haearn llwyd.
Mae'r dyluniad castio un darn yn dileu uniadau wedi'u weldio, gan sicrhau ymwrthedd pwysedd sefydlog a pherfformiad rhydd yn ystod profion hydrostatig, a thrwy hynny ddileu'r risg o bibellau'n byrstio neu'n gollwng mewn pwyntiau canghennog.
Manteision Gwydnwch Cynnyrch
Wedi'i wneud o haearn hydwyth caledwch uchel, mae'r cynnyrch yn gwrthsefyll grymoedd mathru a setliad anwastad yn ystod ôl-lenwi tanddaearol. Mae'n cynnig bywyd gwasanaeth o dros 50 mlynedd ar gyfer rhwydweithiau trefol, gyda chostau cynnal a chadw ac amnewid yn sylweddol is na rhai plastig neu haearn llwyd.
Mae'r dyluniad castio un darn yn dileu uniadau wedi'u weldio, gan sicrhau ymwrthedd pwysedd sefydlog a pherfformiad rhydd yn ystod profion hydrostatig, a thrwy hynny ddileu'r risg o bibellau'n byrstio neu'n gollwng mewn pwyntiau canghennog.
Manteision Deuol: Safoni ac Addasu
Mae stoc helaeth o feintiau DN prif ffrwd a graddfeydd PN10/PN16 yn sicrhau darpariaeth gyflym; rydym hefyd yn cefnogi addasu ansafonol-gan gynnwys lleihau croesiadau, manylebau wal pwysedd uchel/trwm, a haenau arbennig-i weddu i weithfeydd trin dŵr, gorsafoedd pwmpio, a systemau pibellau diwydiannol arbenigol.
Yn cydymffurfio â safonau rhyngwladol mawr (ISO2531, EN545), mae ein cynnyrch yn bodloni manylebau tendro ar gyfer prosiectau trefol domestig a rhyngwladol yn ogystal â marchnadoedd allforio.
Senarios Cais
Uniadau dargyfeirio ar gyfer dŵr dinesig, carthffosiaeth a glaw -piblinellau gwahanu carthffosiaeth Piblinellau cydlifiad mewn gweithfeydd dŵr a gorsafoedd pwmp atgyfnerthu Prif gyflenwad dŵr a phibellau draenio chwarteri preswyl a pharciau diwydiannol Piblinellau dŵr mewn twneli cyfleustodau tanddaearol a systemau amddiffyn rhag tân twnnel-adnewyddu cyflenwad dŵr gwledig a phrosiectau plymio tramor
