Nodweddion strwythurol tiwbiau lleihäwr haearn hydwyth
Ar gyfer y peiriant lleihau tapr fflans dwbl ac arddull soced hwn, mae tun mewnol yn newid cam wrth gam ar draws y ddau ben. Mae dimensiynau'n crebachu'n raddol yn dilyn cymarebau dylunio peirianyddol. Nid oes unrhyw symudiad turio sydyn y tu mewn i sianel llif. Mae'r gosodiad hwn yn lleihau cynnwrf hylif, colli pwysau diangen a sgraffiniad wal fewnol leol. Mae'n perfformio'n dda wrth gludo carthffosiaeth, slyri a hylifau eraill wedi'u cymysgu â gronynnau solet neu sylweddau gludedd uchel.
Mae dau gyfluniad strwythurol prif ffrwd ar gael.
Lleihäwr consentrig: mae canolfannau turio o ddau ben yn aros ar un echel gyffredin. Mae'n cyd-fynd â chynlluniau piblinellau lle mae'r llinell ganol yn aros yn ddigyfnewid ac yn cadw symudiad hylif yn sefydlog.
Lleihäwr ecsentrig: mae canolfannau dau agoriad yn cael eu gwrthbwyso oddi wrth ei gilydd. Gosodwch ei ochr fflat tuag at waelod rhediadau pibell llorweddol. Mae'r cynllun hwn yn helpu i gael gwared ar aer sydd wedi'i ddal ac yn atal trafferthion cloi aer.
Rhyngwyneb safonedig
Yn union fel pibellau haearn hydwyth safonol, daw'r lleihäwr tapr hwn â dau ddewis cysylltiad prif ffrwd. Mae soced gwthio math T yn defnyddio sêl gylch rwber, gellir gorffen y cynulliad maes yn gyflym. Mae cysylltiad fflans yn cyd-fynd ag amodau pwysedd uchel a lleoedd y mae angen eu dadosod dro ar ôl tro. Gall baru'n dda â chydrannau piblinellau presennol sydd eisoes ar y safle.
Cymhariaeth â thiwbiau crebachu gwres wedi'u gwneud o ddeunyddiau eraill:
| Deunydd | Manteision | diffyg | Senarios cais |
|---|---|---|---|
| Haearn hydwyth | Cryfder uchel, gwrthsefyll cyrydiad, a bywyd gwasanaeth hir | Cymharol drwm (angen offer ategol ar gyfer symud / gosod) | Piblinellau trefol a diwydiannol gwasgedd canolig ac uchel, senarios claddedig |
| Haearn llwyd | Cost isel a hawdd i'w brosesu | Brittleness uchel ac ymwrthedd effaith gwael | -Pwysedd isel (Llai na neu'n hafal i 1.0MPa), pibellau draenio domestig nad ydynt yn cael effaith |
| Dur di-staen | Yn gwrthsefyll cyrydiad ac yn ysgafn iawn | Cost uchel, sy'n agored i gyrydiad ïon clorid (ee, cyrydiad dŵr môr). | Cyfryngau cemegol cyrydol iawn, piblinellau gradd bwyd |
| Addysg Gorfforol/PVC | Ysgafn, hawdd ei osod, a chost isel | Gwrthiant pwysedd isel (Llai na neu'n hafal i 1.6MPa), ymwrthedd tymheredd uchel gwael. | Cyflenwad dŵr sifil, dyfrhau amaethyddol a senarios-pwysedd isel, arferol-eraill |

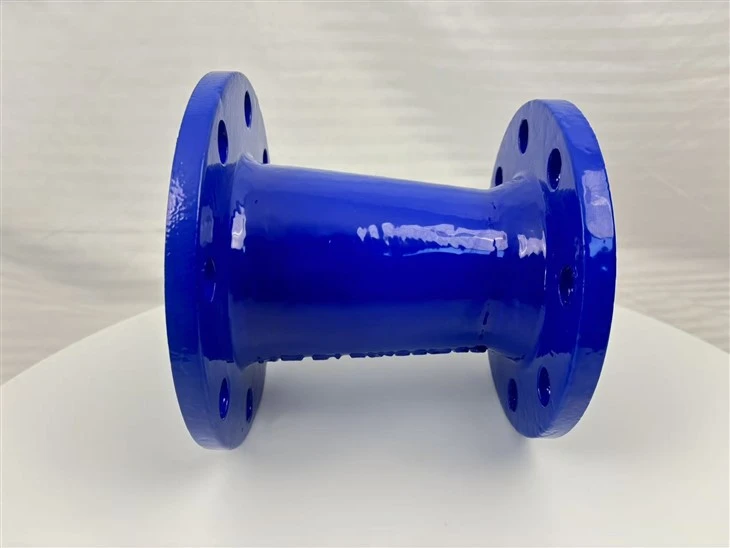

Fflans dwbl taprog
Mae hwn yn un math o ffitiad cast siâp arbennig. Mae pennau fflans yn eistedd ar ddwy ochr y castio. Mae'r brif adran yn lleihau'r trawsnewid, un yn agor yn fwy a'r llall yn llai. Mae arwyneb mewnol taprog neu grwm parhaus yn galluogi uno llyfn rhwng pibellau â diamedrau enwol gwahanol.
Manteision
Cydweddoldeb gwych ar gyfer cysylltu offer maes amrywiol.
Gall ei bennau flanged safonol bolltio'n uniongyrchol i falfiau flanged, hidlwyr, pympiau a mesuryddion llif. Defnyddir yn aml y tu mewn i dai pwmp a phibellau offer mecanyddol. Gall gweithredwyr ddatgysylltu rhannau yn hawdd yn ystod swyddi addasu piblinellau.
Capasiti pwysau dibynadwy ar gyfer achosion gwaith pwysedd uchel.
Mae fflansau wedi'u tynhau â bollt yn rhoi cywasgiad unffurf ar gasgedi selio. Mae'r cynulliad yn gwrthsefyll morthwyl dŵr ac ymchwyddiadau pwysedd amrywiol. Yn addas ar gyfer cyflenwad dŵr PN10 / PN16 a chylchedau dŵr sy'n cylchredeg diwydiannol.
Mae dimensiynau safonol yn gwneud ailosod rhannau sbâr yn syml.
Mae meintiau fflans yn cydymffurfio â manylebau ISO a domestig. Yn gyfnewidiol â gosodiadau rheolaidd oddi ar y farchnad. Mae caffael darnau sbâr ar gyfer gweithredu prosiect cam diweddarach yn mynd yn llai cymhleth.

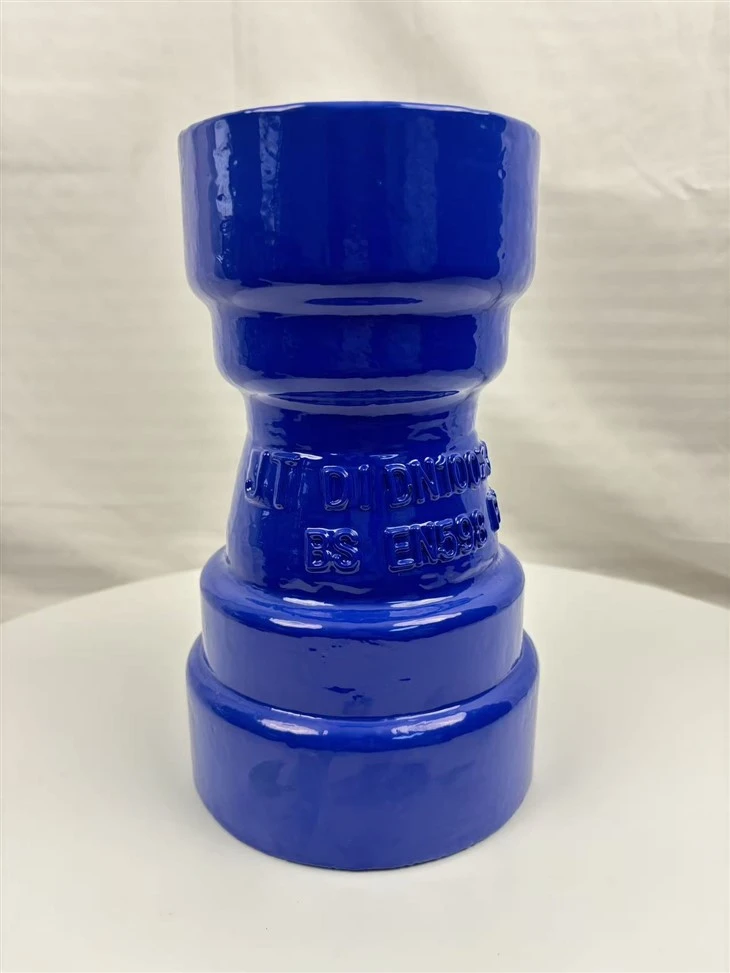

-pin conigol dwbl
Wedi'i gynhyrchu gan castio allgyrchol neu gastio tywod o ddeunydd crai haearn hydwyth. Trefnir agoriadau soced cilfachog ar y ddau ben. Trosglwyddiadau turio mewnol yn ysgafn o ddiamedr mwy i lawr i faint llai. Mae'n cyflawni gostyngiad maint pibell heb amharu ar statws llif hylif.
Mantais Cystadleuol
Cysylltiad gosod gwthio hyblyg sy'n addas ar gyfer rhwydweithiau pibellau claddedig.
Yn cynnwys gwthio{0}}ffitio socedi ar y ddau ben gyda seliau rwber EPDM hyblyg, mae'r uniadau yn darparu ar gyfer gwyriad onglog ac ehangiad/crebachu echelinol, gan wneud iawn i bob pwrpas am setlo'r ddaear a symudiad thermol tra'n sicrhau gollyngiad-gosodiadau claddedig rhydd.
Effeithlonrwydd adeiladu uchel a llai o gostau prosiect
Mae pibellau syth yn cysylltu trwy wthio uniongyrchol-ffitio uniadau-gan ddileu'r angen am fflansau, bolltau, neu gasgedi-a gellir eu gosod gan berson sengl gan ddefnyddio offer syml, gan fyrhau'n sylweddol yr amserlen adeiladu ar gyfer piblinellau tanddaearol trefol.
Selio sefydlog parhaol sy'n dileu'r angen am waith cynnal a chadw aml
Mae'r dyluniad yn defnyddio strwythur selio gasged sy'n seiliedig ar ddŵr, gan ddileu'r risg o ollyngiad a achosir gan bolltau rhydd a sicrhau selio dibynadwy, hirdymor mewn amgylcheddau tanddaearol llaith neu halwynog.

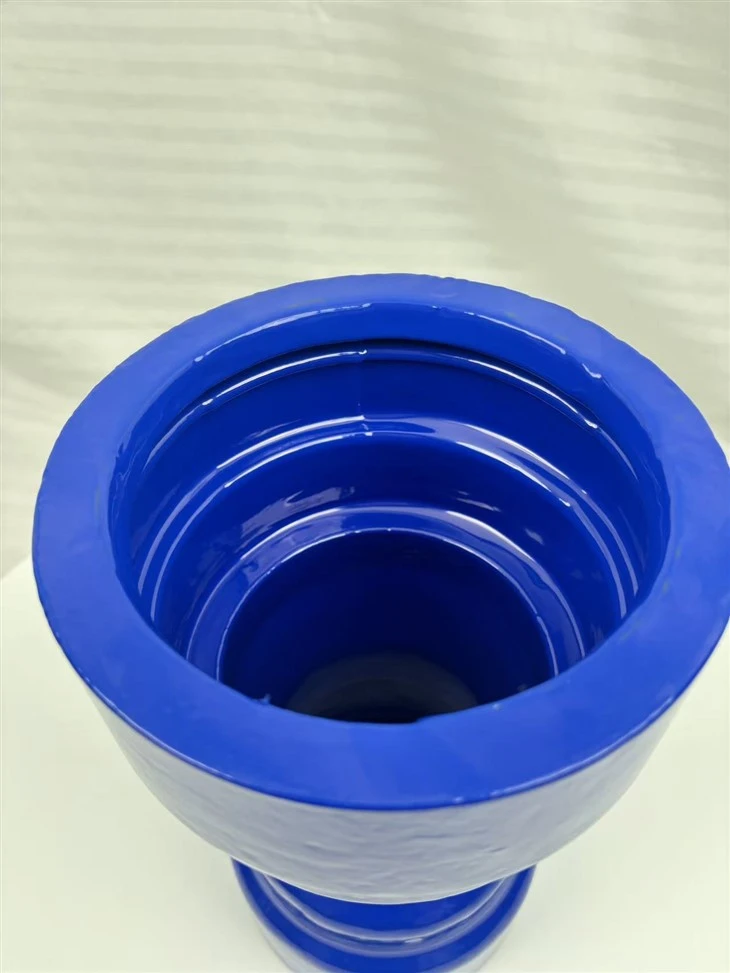

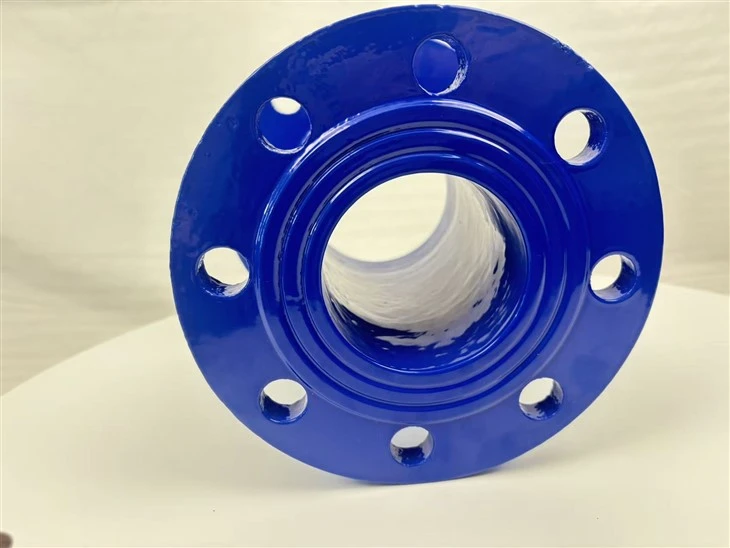

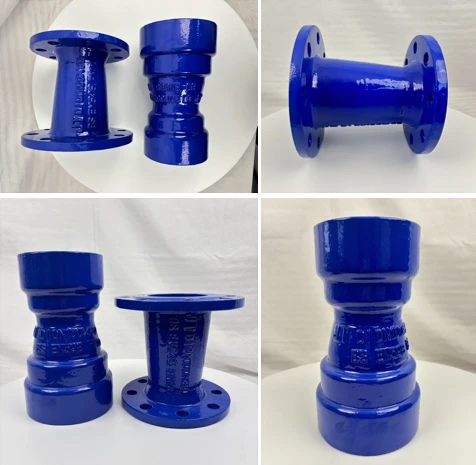

Arddangosfa Cynnyrch
Mae Shanxi Jintai Hongye Foundry & Forging Machinery Co, Ltd wedi'i leoli yn Nhalaith Shanxi, dinas ddiwydiannol fawr fawr yn Tsieina, sy'n cynnwys digonedd o ddeunyddiau crai diwydiannol fel haearn crai, golosg a dur.
