Paramedrau cynnyrch

Enw'r cynnyrch:	di bibell flanged dwbl
Math:	Ffitio Pibellau Flanged
Pwysau:	PN10-PN40
Gwneuthuriad:	Weldio, Peiriannu, Castio
Math:	Pob math
Gradd trwch:	K9/K12
Safon:	ISO2531, EN545/598, BS4772, EN12842, AWWA C110/ C153, ac ati
Cefnogaeth wedi'i addasu:	OEM
Enw'r brand:	Jintai-JT
Deunydd:	Haearn hydwyth
Gallu Cyflenwi:	2000 Tunnell/Tunnell y Mis Gosod Pibellau Haearn Hydwyth
Deunydd gasged:	EPDM/SBR/NBR
Siâp:	Yn ôl pob cynnyrch
Telerau talu:	T/T,L/C,D/P
Cais:	Prosiect cyflenwad dŵr, draenio, carthffosiaeth, dyfrhau, piblinell ddŵr

Nodweddion:

Gellir rhannu di bibell flanged dwbl yn: mowldio castio annatod a mowldio cynulliad prosesu mecanyddol.

Sef: Darn Byr Flanged Dwbl DI a Pibell Flanged Dwbl DI

Mae ganddynt y nodweddion canlynol

1. Dwbl Flanged Darn Byr DI fflans a chorff bibell yn cael eu bwrw yn ei gyfanrwydd.

Y lefelau pwysau yw: PN10/PN16PN25/PN40, ac ati.

Maint Enwol	Trwch wal	Hyd Cyffredinol
DN (mm)	(mm)	L{0}}(mm)
80	7.0	100	150	200	250	300	400	500	600	700	800	900	1000
100	7.2	100	150	200	250	300	400	500	600	700	800	900	1000
150	7.8	100	150	200	250	300	400	500	600	700	800	900	1000
200	8.4	100	150	200	250	300	400	500	600	700	800	900	1000
250	9.0	100	150	200	250	300	400	500	600	700	800	900	1000
300	9.6	100	150	200	250	300	400	500	600	700	800	900	1000
300	9.6	1200	1500	1800	2000
350	10.2	200	300	400	500	600	700	800	900	1000	1200	1500	1800
350	10.2	2000
400	10.8	250	300	400	500	600	700	800	900	1000	1200	1500	1800
400	10.8	2000
450	11.4	250	300	400	500	600	700	800	900	1000	1200	1500	1800
450	11.4	2000
500	12.0	250	300	400	500	600	700	800	900	1000	1200	1500	1800
500	12.0	2000
600	13.2	250	300	400	500	600	700	800	900	1000	1200	1500	1800
600	13.2	2000
700	14.4	400	500	600	700	800	900	1000	1200	1500	1800	2000
800	15.6	400	500	600	700	800	900	1000	1200	1500	1800	2000
900	16.8	400	500	600	700	800	900	1000	1200	1500	1800	2000
1000	18.0	400	500	600	700	800	900	1000	1200	1500	1800	2000
1100	19.2	400	500	600	700	800	900	1000
1200	20.4	400	500	600	700	800	900	1000
1400	22.8	400	500	600	700	800	900	1000
1600	25.2	400	500	600	700	800	900	1000
* Nodyn: Gellir addasu manylebau, modelau a hydoedd eraill a'u cynhyrchu yn unol â gofynion y cwsmer.

Mae flange 1.Double Flanged Pipe DI a chorff pibell yn cael eu castio a'u ffurfio trwy brosesu mecanyddol. Gradd y bibell yw K neu C, a'r radd fflans: PN10/PN16, ac ati.

DN	DE mm	K9 Enom trwch wal enwol mm	K9 Trwch wal lleiaf a min mm
40	56	6.0	4.7
50	66	6.0	4.7
60	77	6.0	4.7
65	82	6.0	4.7
80	98	6.0	4.7
100	118	6.0	4.7
125	144	6.0	4.7
150	170	6.0	4.7
200	222	6.3	4.8
250	274	6.8	5.3
300	326	7.2	5.6
350	378	7.7	6.1
400	429	8.1	6.4
450	480	8.6	6.9
500	532	9.0	7.2
600	635	9.9	8.0
700	738	10.8	8.8
800	842	11.7	9.6
900	945	12.6	10.4
1000	1048	13.5	11.2
1100	1152	14.4	12.0
1200	1255	15.3	12.8
1400	1462	17.1	14.4
1500	1565	18.0	15.2
1600	1668	18.9	16.0
1800	1875	20.7	17.6
2000	2082	22.5	19.2
2200	2288	24.3	20.8
2400	2495	26.1	22.4
2600	2702	27.9	24.0

DN	Diamedr allanol DE mm		Trwch wal lleiaf e mm
	Enwol	Terfyn gwyriadau	Dosbarth 20	Dosbarth 25	Dosbarth 30	Dosbarth 40	Dosbarth 50	Dosbarth 64	Dosbarth 100
40	56	+ 1/-1,2				3,0	3,5	4,0	4,7
50	66	+ 1/-1,2				3,0	3,5	4,0	4,7
60	77	+ 1/-1,2				3,0	3,5	4,0	4.7
65	82	+ 1/-1,2				3,0	3,5	4,0	4,7
80	98	+ 1/-2,7				3,0	3,5	4,0	4,7
100	118	+ 1/-2,8				3,0	3,5	4,0	4,7
125	144	+ 1/-2,8				3,0	3,5	4,0	5,0
150	170	+ 1/-2,9				3,0	3,5	4,0	5,9
200	222	+ 1/-3,0				3,1	3,9	5,0	7,7
250	274	+1/-3,1				3,9	4,8	6,1	9,5
300	326	+ 1/-3,3				4,6	5,7	7,3	11,2
350	378	+ 1/-3,4			4.7	5,3	6,6	8,5	13,0
400	429	+ 1/-3,5			4.8	6,0	7,5	9,6	14,8
450	480	+ 1/-3,6			5.1	6,8	8,4	10,7	16,6
500	532	+ 1/-3,8			5.6	7,5	9,3	11,9	18,3
600	635	+ 1/-4,0			6.7	8,9	11,1	14,2	21,9
700	738	+ 1/-4,3		6,8	7.8	10,4	13,0	16,5
800	842	+ 1/-1,2		7,5	8.9	11,9	14,8	18,8
900	945	+ 1/-4,8		8,4	10.0	13,3	16,6
1000	1048	+ 1/-5,0		9,3	11.1	14,8	18,4
1100	1152	+ 1/-6,0	8,2	10,2	12.2	16,2	20,2
1200	1255	+ 1/-5,8	8,9	11,1	13.3	17,7	22,0
1400	1462	+ 1/-6,6	10,4	12,9	15.5
1500	1565	+ 1/-7,0	11,1	13,9	16.6
1600	1668	+ 1/-7,4	11,9	14,8	17.7
1800	1875	+ 1/-8,2	13,3	16,6	19.9
2000	2082	+ 1/-9,0	14,8	18,4	22.1
NODYN 1 Mae'r ffigurau trwm yn nodi'r cynhyrchion safonol sy'n addas ar gyfer y rhan fwyaf o gymwysiadau. Mae blychau llwyd yn cynrychioli cynhyrchion sy'n sydd y tu allan i gwmpas y safon hon. NODYN2 Ar gyfer DN llai, mae'r trwch wal pi pe lleiaf yn cael ei reoli gan gyfuniad o gyfyngiadau gweithgynhyrchu, strwythurol gofynion perfformiad a gosod a thrin. NODYN 3 Rhoddir y trwch lleiaf ar gyfer uniadau nad ydynt yn-gyfyngedig (gweler 4.2). NODYN 4 Gellir darparu dosbarthiadau pwysau rhwng 50 a 100 trwy ryngosod ar gais.

1. YN UNOL Â ISO 2531 EN545 NEU BS 4772 PIBELLAU HAEARN Hydwyth

PIBELLAU GYDA SGRIW-AR FLANGES DOSBARTH K9, DOSBARTH C,K12

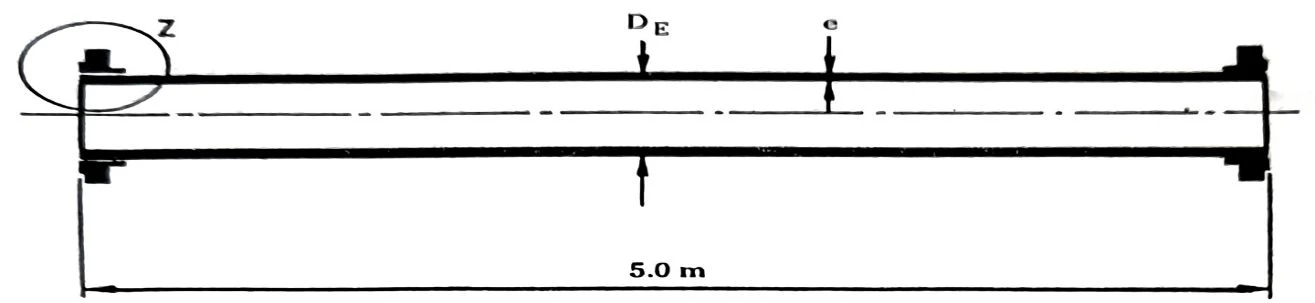

product-1315-303

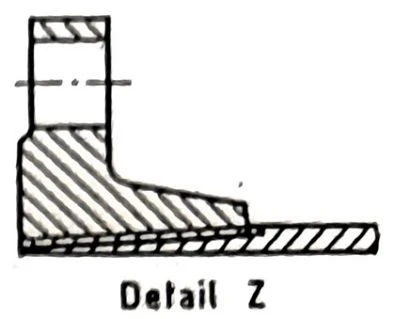

product-394-319

Maint enwol DN	DE	e		Màs pibell hyd 5 m gan gynnwys dau PN 16 fflans
Maint enwol DN	DE	Dosbarth K9	Dosbarth K12	Dosbarth K9	Dosbarth K12
	mm	mm	mm	kg	kg
80	98	6.0	7.0	67	76.5
100	118	6.1	7.2	82.5	95.5
150	170	6.3	7.8	125	151
200	222	6.4	8.4	169	214
250	274	6.8	9.0	222	285
300	326	7.2	9.6	283	365
350	378	7.7	10.2	354	453
400	429	8.1	10.8	429	551
450	480	8.6	11.4	515	658
500	532	9.0	12.0	605	775
600	635	9.9	13.2	824	1048
NODYN 1: Gellir pennu hyd pibellau heblaw 5.0m; gall hyd sydd ar gael amrywio yn dibynnu ar ffynhonnell y cyflenwad, yn gyffredinol nid yw'r rhain yn fyrrach na 750 mm ar gyfer meintiau hyd at ac yn cynnwys DN 250 ac 1 m ar gyfer meintiau mwy.
NODYN 2: Fel arfer cyflenwir pibellau yn unol â dosbarth K9. *PN 16 yw'r fflans a ffefrir. Mae PN 25 a PN40 yn cael eu cyflenwi pan bennir ac mae'r màs yn cael ei addasu yn unol â hynny.

4. YN UNOL AG ISO 2531 EN545 NEU BS 4772 PIBELLAU HAEARN Hydwyth

PIBELLAU GYDA WELDED-AR FLANGES DOSBARTH K9, DOSBARTH C,K12

product-843-439

L =5.0m ar gyfer DNSs hyd at gynnwys 800/ =6.0m ar gyfer DNS o 900 ac uwch

Maint enwol DN	DE	e	Tua. màs yr unigolyn fflans PN 16*	Tua. Màs y bibell gan gynnwys dwy fflans PN 16
Maint enwol DN	DE	e	Tua. màs yr unigolyn fflans PN 16*	L =5.0m	L =6.0m
	mm	mm	kg	kg	kg
80	98	6.0	3.2	67.5	-
100	118	6.1	3.7	83	-
150	170	6.3	5.8	126	-
200	222	6.4	8.0	169	-
250	274	6.8	11.4	224	-
300	326	7.2	17.2	288	-
350	378	7.7	23.6	363	-
400	429	8.1	29.8	437 ·	-
450	480	8.6	32.7	514	-
500	532	9.0	49.7	621	-
600	635	9.9	74.4	834	-
700	738	10.8	79.3	1028	-
800	842	11.7	104.5	1285	-
900	945	12.6	123.2	-	1808
1000	1048	13.5	169.5	-	2195
1100	1152	14.4	194.4	-	2566
1200	1255	15.3	249.8	-	3020
1400	1462	17.1	302.9	-	3889
1600	1668	18.9	439.5	-	5021
SYLWCH: Gellir pennu hyd pibellau heblaw 5.0 m a 6.0 m; gall yr hyd sydd ar gael amrywio yn dibynnu ar ffynhonnell y cyflenwad. Yn gyffredinol nid ydynt yn fyrrach na 750mm ar gyfer meintiau hyd at a chan gynnwys DN 250 ac 1 m ar gyfer meintiau mwy. *PN 16 yw'r fflans a ffefrir. Mae PN 25 a PN 40 yn cael eu cyflenwi pan bennir ac mae'r màs yn cael ei addasu yn unol â hynny.

5. Mae pibell flanged dwbl DI yn ffitiad pibell cyffredin, a ddefnyddir yn bennaf ar gyfer cysylltu a gosod systemau piblinellau. Mae ganddo flanges ar y ddau ben, sydd â chryfder cysylltiad a sefydlogrwydd uwch.

Pibell flanged dwbl 6.DI Mae'r gosodiad pibell hwn wedi'i wneud o haearn hydwyth ac mae ganddo nodweddion cryfder uchel, ymwrthedd cyrydiad a bywyd hir. , gellir ei gysylltu'n hawdd â phibellau neu ffitiadau pibellau eraill, ac fe'i defnyddir yn aml mewn systemau pibellau mewn cyflenwad dŵr, draenio a meysydd eraill.

7. Mae fflans y bibell â flange dwbl wedi'i gwneud o haearn hydwyth, sydd hefyd â nodweddion cryfder uchel, ymwrthedd cyrydiad a chaledwch da.

Mae pibell flanged dwbl 8.DI yn cael ei nodweddu gan fwrw neu osod flanges ar ddau ben y bibell neu osod pibell i hwyluso cysylltiad pibell ac mae'n addas ar gyfer systemau pibellau mwy cymhleth a phwysig.

9. Cymhwyso pibell flanged dwbl

Cyflenwi a dosbarthu dŵr: Defnyddir pibellau fflans dwbl haearn hydwyth yn gyffredin mewn systemau cyflenwi a dosbarthu dŵr, yn enwedig mewn pibellau diamedr mwy. Mae'r flanges yn caniatáu cysylltiad hawdd rhwng pibellau, falfiau a ffitiadau, gan wneud gosod a chynnal a chadw yn haws. Mae pibellau haearn hydwyth Mae hefyd yn gallu gwrthsefyll cyrydiad yn fawr a gallant wrthsefyll pwysau uchel a llwythi trwm.

Systemau dŵr gwastraff a charthffosiaeth: Defnyddir pibellau fflans dwbl haearn hydwyth hefyd mewn systemau dŵr gwastraff a charthffosiaeth, lle cânt eu defnyddio i gysylltu gwahanol adrannau o'r system, megis pympiau, tanciau a thyllau archwilio. Maent yn gallu gwrthsefyll crafiadau a chorydiad yn fawr, gan eu gwneud yn ddewis da ar gyfer yr amgylcheddau llym hyn.

Manteision

1, Yn fecanyddol gadarn.

2, Yn gallu gwrthsefyll difrod yn fawr.

3, Ymyl diogelwch uchel i weithredu ar -bwysedd gradd uwch.

4, Dibynadwyedd tymor hir.

5, Wedi'i gynhyrchu yn unol â gofynion cwsmeriaid, gan ddarparu hyblygrwydd a chyfleustra ychwanegol.

Yn gyffredinol, mae Pipe Flanged Dwbl wedi'i wneud o ddeunydd haearn hydwyth caled, sydd â chryfder mecanyddol a gwydnwch rhagorol, a all wrthsefyll pwysau a llwyth uchel, ac mae'n addas iawn ar gyfer gwahanol senarios cais heriol. Mae ganddo ymwrthedd effaith ardderchog a gwrthiant cyrydiad, gan sicrhau nad yw'r biblinell yn cael ei niweidio'n hawdd wrth ei ddefnyddio. Ar yr un pryd, mae gan ei ddyluniad ffactor diogelwch uchel a gall weithredu'n ddiogel ac yn ddibynadwy o dan bwysau uchel. Yn ogystal, mae'r math hwn o biblinell yn gyfeillgar i'r amgylchedd a gellir ei ailgylchu a'i ailddefnyddio, sy'n ffafriol i ddatblygiad cynaliadwy. Gall cwsmeriaid hefyd addasu gwahanol flanges ac ategolion yn ôl yr angen i addasu i wahanol anghenion gosod a chysylltu. Felly, mae Double Flanged Pipe yn system biblinell perfformiad uchel, uchel o ansawdd, diogel, dibynadwy, ecogyfeillgar a hyblyg sy'n addas ar gyfer amrywiol brosiectau piblinellau cymhleth.

Gwasanaethau Jintai:

Mae Jintai Company yn cynnig gwasanaethau addasu ar gyfer ein cynhyrchion plymio i ddiwallu anghenion penodol ein cwsmeriaid a sicrhau cydymffurfiaeth â gofynion y diwydiant ar gyfer systemau dŵr.

Mae’r gwasanaethau hyn yn cynnwys:

1. Proffesiynoldeb: Trwy gyfrifo prosiect ac ymgynghori technegol, sicrheir proffesiynoldeb a chywirdeb y cynhyrchion a'r gwasanaethau a ddarperir.

2. Sicrwydd Ansawdd: Sicrhau bod pob cynnyrch a gwasanaeth yn bodloni safonau ansawdd y diwydiant, gan wella dibynadwyedd a gwydnwch.

3. Cywirdeb y system: Gan ystyried gofynion cyffredinol y system ddŵr, gall y gwasanaethau a'r cynhyrchion a ddarperir integreiddio a diwallu anghenion y system gyfan yn well.

4. Perthynas gydweithredol hirdymor: Mae model gwasanaeth o'r fath yn helpu i sefydlu cysylltiadau cwsmeriaid hirdymor a chynyddu ymddiriedaeth a dibyniaeth cwsmeriaid ar y cwmni.

5. Datblygu cynaliadwy: Trwy-gynnyrch a gwasanaethau o ansawdd uchel, rydym yn helpu busnesau a phrosiectau cwsmeriaid i gyflawni datblygiad cynaliadwy.

Ffôn/WeChat: +86 18334738900 E-bost: amy@jintaicastfoundry.com
