I. Disgrifiad o'r Cynnyrch

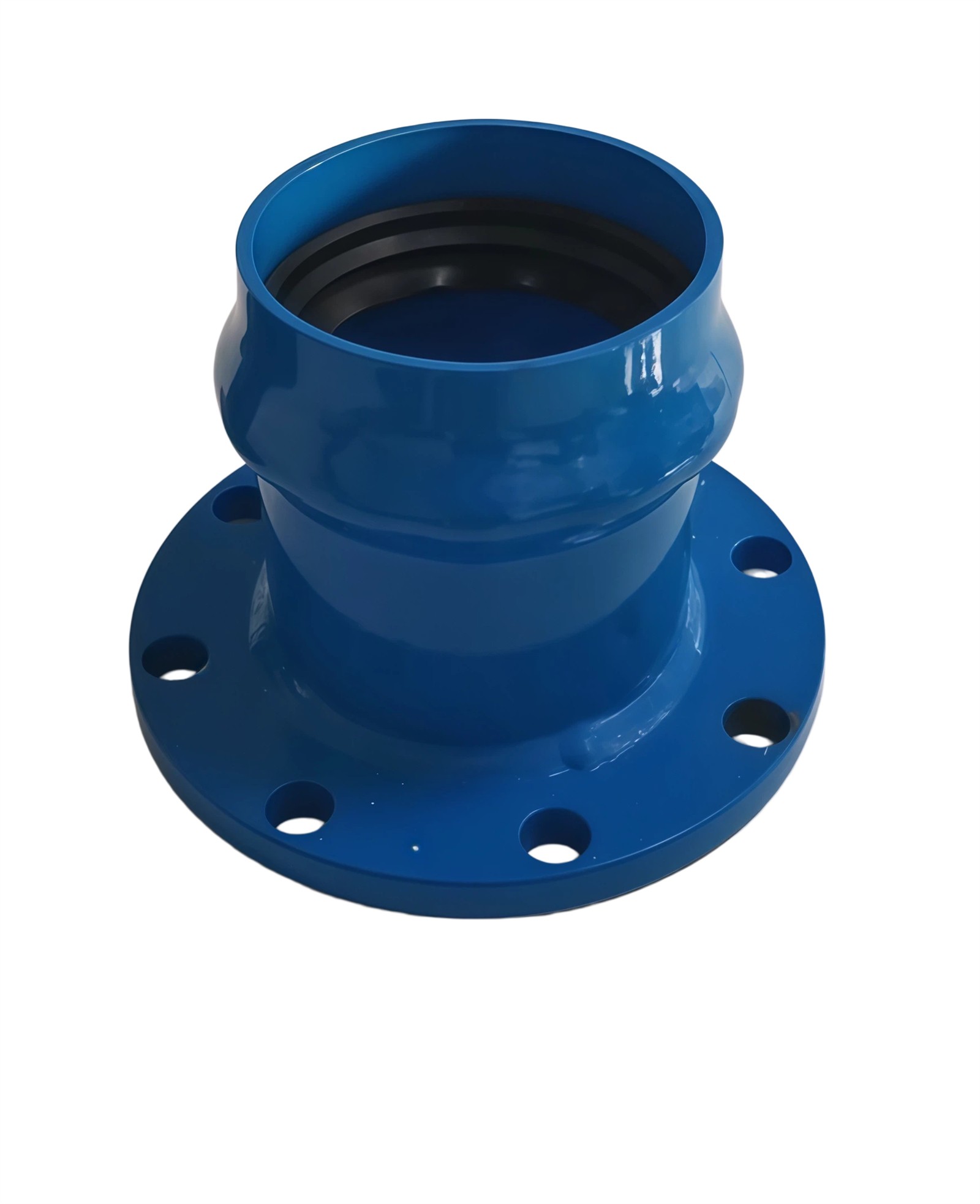

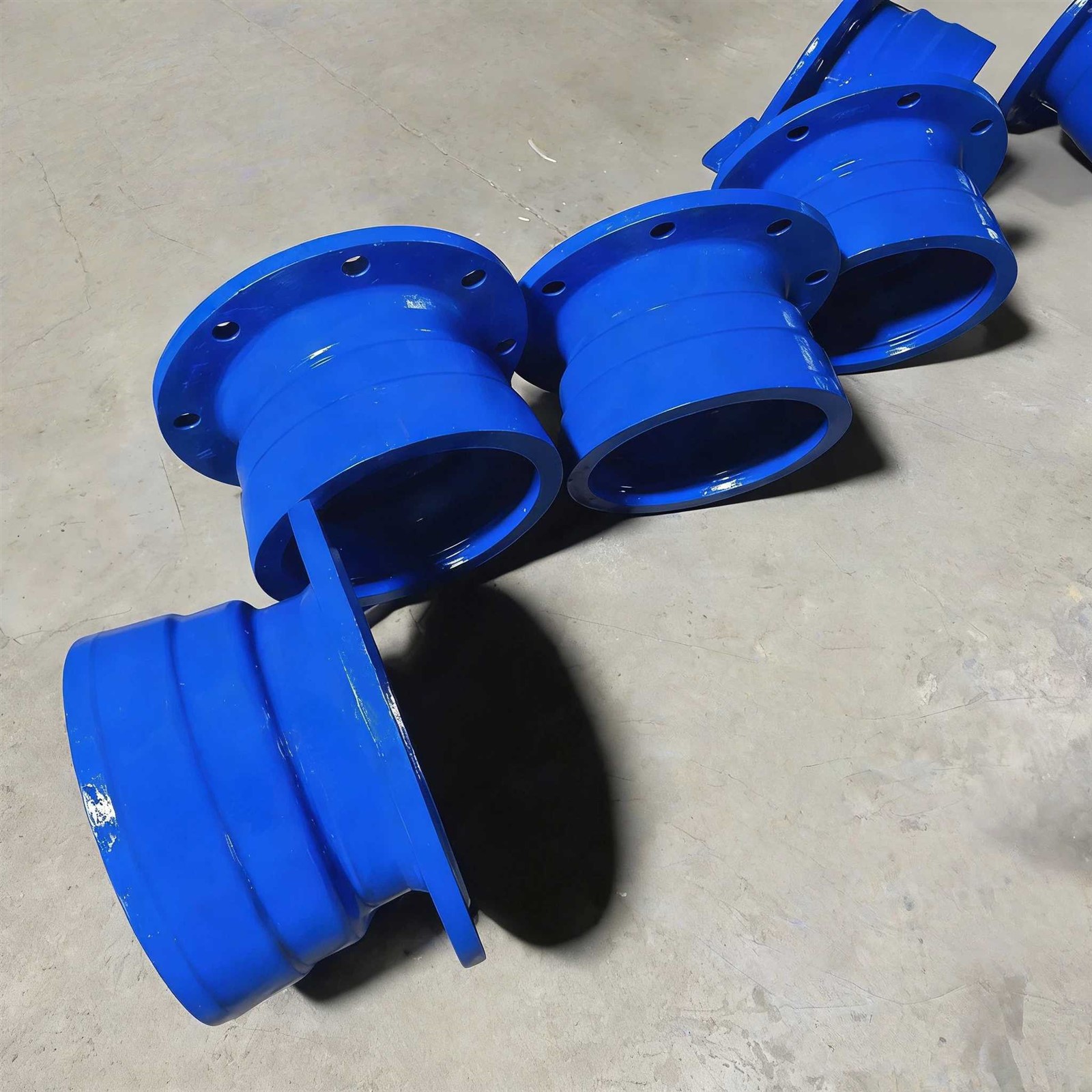

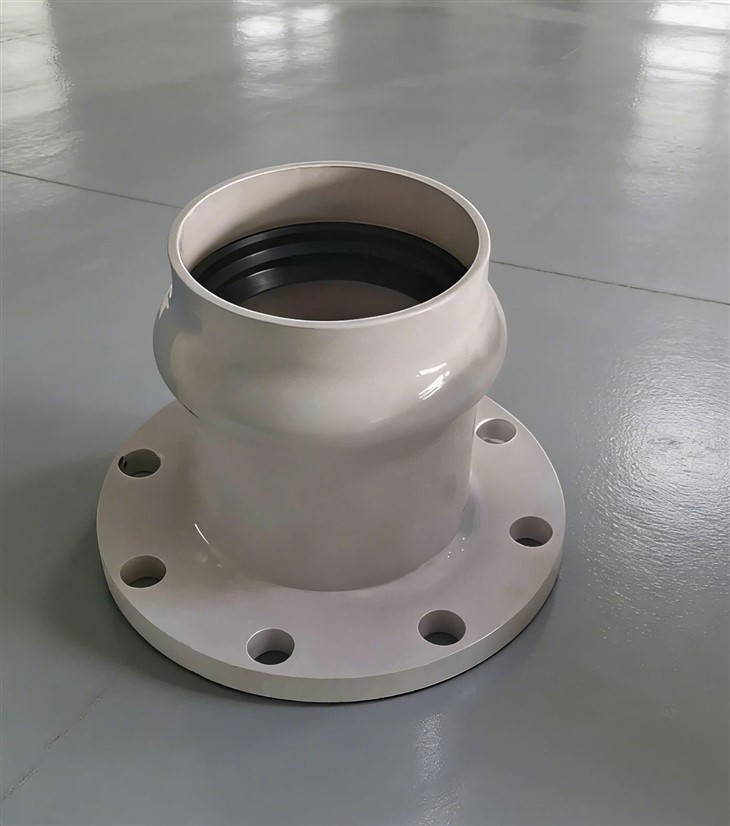

Mae socedi fflans haearn hydwyth (a elwir hefyd yn addaswyr fflans, pibellau byr fflans) yn ffitiadau pibell integredig wedi'u gwneud o haearn hydwyth (QT450-10/500-7) fel y deunydd sylfaen, gydag un pen wedi'i beiriannu i mewn i soced a'r pen arall wedi'i integreiddio â fflans safonol.
Gwybodaeth Sylfaenol
Safonau Deunydd:
Deunydd prif gorff: Haearn hydwyth, yn cydymffurfio ag ISO 1083, EN- GJS-450-10/500-7, GB/T 13295
Modrwyau selio: EPDM (rwber monomer ethylene propylen diene), NBR (rwber biwtadïen nitril), ymwrthedd tymheredd -30 gradd -+120 gradd, yn cydymffurfio â safonau dŵr yfed
Caewyr: bolltau a chnau dur carbon galfanedig / dacromet, gwrthsefyll cyrydiad, cryfder uchel
Amrediad manylebau:
Diamedr Enwol (DN): DN50-DN2000 (2″-80″) Pwysedd Enwol (PN): PN10, PN16, PN25, PN40 (1.0MPa-4.0MPa) Cyfryngau Cymwys: Dŵr glân, carthffosiaeth, dŵr môr, hylif naturiol 0-5 gradd, hylif di-nwy (0-5 gradd)
Safonau Gweithredu:
Rhyngwladol: ISO 2531, ISO 4179, ISO 8179, EN 545, EN 598, ISO 7005-2
Ewrop: BS 4772, EN 1092-2, DIN 2501
Tsieina: GB / T 13295, GB / T 17241.1-2 (cyfres PN / Dosbarth)
Gorchudd gwrth-cyrydiad:
Gorchudd mewnol: leinin morter sment (ISO 4179), powdr epocsi (FBE), paent asffalt (Yn fwy na neu'n hafal i 70μm) Gorchudd allanol: Gorchudd sinc (Yn fwy na neu'n hafal i 150g/m²) + paent asffalt, powdr epocsi, cotio resin epocsi (Yn fwy na neu'n hafal i 250μm)
Nodweddion strwythurol
diwedd soced:
Mae'r strwythur soced math T{0}}type/K-safonol yn cynnwys rhigol cylch rwber siâp lletem adeiledig i'w selio'n awtomatig ar ôl gosod pibell.
Mae diamedr mewnol y soced yn cyfateb yn union i spigot y bibell haearn hydwyth, gan ganiatáu ar gyfer gwyriad onglog bach (Llai na neu'n hafal i 3 gradd).
diwedd fflans:

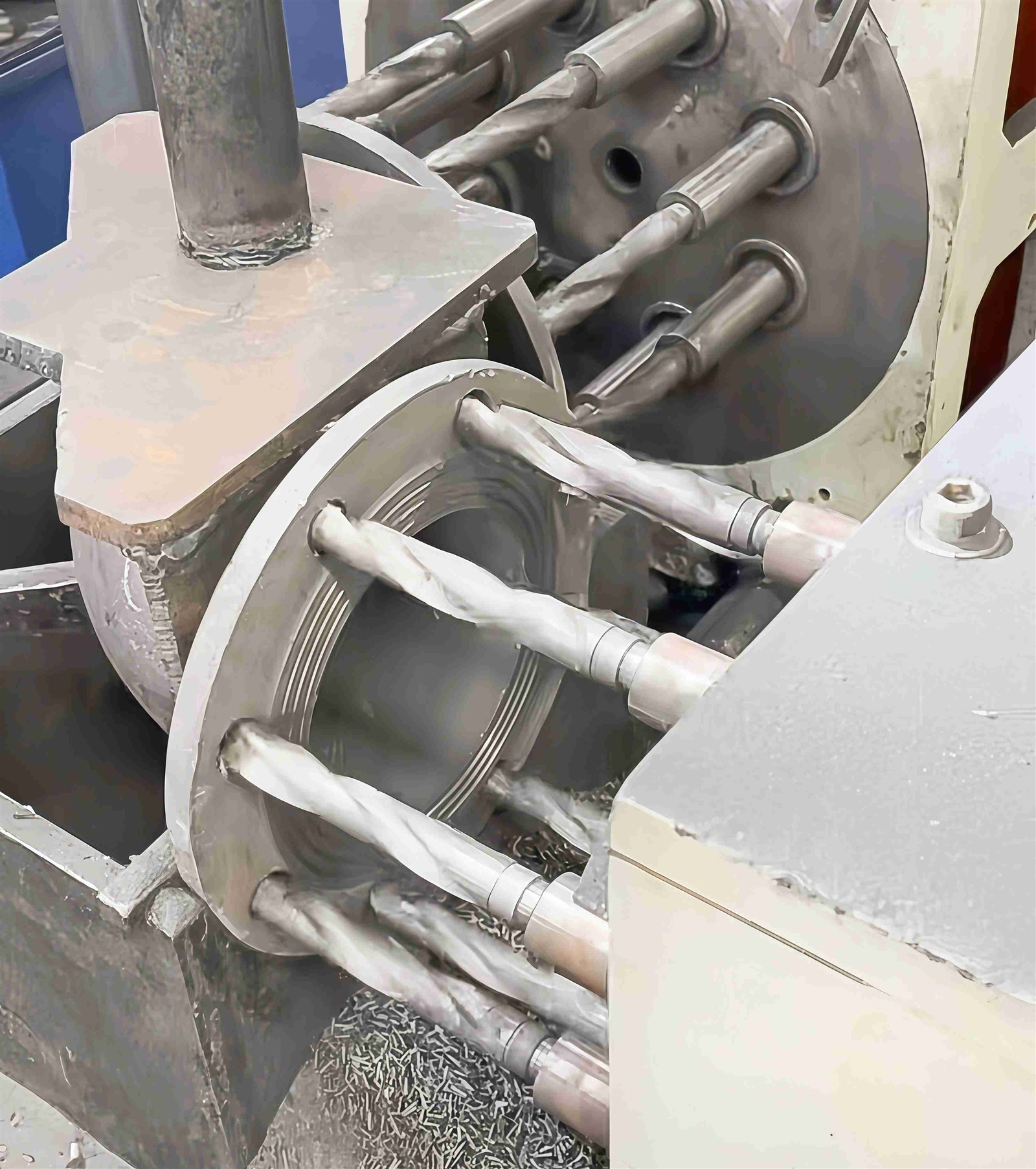

Wyneb wedi'i godi (RF) / wyneb gwastad (FF) arwynebau selio; tyllau bollt wedi'u drilio yn unol â safonau ISO 7005-2 / EN 1092-2.
Dyluniad gwddf fflans wedi'i atgyfnerthu i ddosbarthu straen ac atal anffurfiad; gydnaws â flanges, falfiau, ac offer o'r un raddfa bwysau.
Dyluniad cyffredinol:
Castio / weldio integredig, cyfexiality uchel; trwch wal unffurf, yn cydymffurfio â graddfeydd pwysau C20-C40.
Hyd L: Hyd safonol (ee, DN100: L=200mm-300mm), mae ymestyn/byrhau personol ar gael.
Dyluniad wedi'i selio:
Diwedd y soced: EPDM hunan-modrwy rwber selio, sêl cywasgu rheiddiol, sy'n gallu addasu i ddadleoliad micro a dirgryniad y biblinell.
Diwedd fflans: Mae gasged rwber / PTFE, tynhau bollt yn cyflawni sêl wyneb, y gellir ei symud a'i hailddefnyddio.
Manyleb
| Deunydd | Haearn hydwyth |
| safonol | EN545, EN598, ISO2531, ANSI/AWWA ac ati. |
| maint | DN50-DN2600mm |
| lliw | Glas, du, coch, ac ati. |
| Math ar y cyd | fflans |
| pwysau | PN10/PN16/PN25/PN40 |
| Gwneuthurwr offer gwreiddiol | Derbyniol |
| Mathau Affeithiwr | Penelinoedd soced, penelinoedd fflans, tees fflans soced, cymalau soced fflans, cymalau taprog soced, flanges dall, yn ogystal ag addaswyr fflans, cyplyddion, ffitiadau dadosod, ffitiadau pibell PVC ac ategolion pibell eraill. |
| Triniaeth arwyneb | Fusion bondio cotio epocsi |
| Leinin sment, haen allanol asffalt galfanedig | |
| Mae'r tu mewn a'r tu allan wedi'u gorchuddio â asffalt sinc. | |
| Yn unol â gofynion cwsmeriaid | |
| archwilio | Yn y ffowndri: Gellir darparu archwiliad trydydd parti ar gais. |
| cais | System dŵr glaw, system garthffosiaeth, system ddyfrhau |
| Manteision | Gallwn gynhyrchu gwahanol osodiadau pibellau haearn hydwyth o ansawdd uchel yn unol â gofynion y cwsmer. |
| Pecyn | Paledi neu gewyll pren safonol |
Nodweddion
Priodweddau mecanyddol uwch
Cryfder uchel: Cryfder tynnol Yn fwy na neu'n hafal i 450MPa, elongation Mwy na neu'n hafal i 10%, ymwrthedd cryf i effaith, daeargrynfeydd, a setliad.
Cyfuno anhyblygedd a hyblygrwydd: Cysylltiad anhyblyg ar y pen fflans, gyda gwyriad bach yn cael ei ganiatáu ar ben y soced i wneud iawn am wallau gosod ac ehangu a chrebachu thermol.
01
Cysylltiad dibynadwy a datodadwy
Sêl gollyngiadau sero: Sêl ddwbl (cylch rwber + gasged), sy'n addas ar gyfer piblinellau pwysedd uchel a chritigol.
Cynnal a chadw hawdd: Gwahanu trwy lacio bolltau; dim angen torri pibellau, sy'n addas ar gyfer senarios cynnal a chadw aml.
02
Yn gwrthsefyll cyrydiad ac yn wydn
Cotio gwrth-cyrydu amlhaenog, gyda bywyd gwasanaeth o dros 50 mlynedd mewn amgylcheddau claddedig/awyrol/cyrydol.
Yn gwrthsefyll asidau, alcalïau, dŵr môr, a chorydiad microbaidd, yn well na haearn bwrw llwyd a phibellau dur cyffredin.
03
Gosodiad-effeithiol iawn
Nid oes angen unrhyw weldio nac edafu ar ben y soced; gellir ei fewnosod yn uniongyrchol i'r bibell ar gyfer sêl.
Mae'r pen fflans yn cynnwys cysylltiadau safonol, gan ei gwneud yn gyfnewidiol â flanges ar gyfer falfiau ac offer prif ffrwd ledled y byd.
04
Ystod eang o gymwysiadau
Yn gydnaws â phob diamedr o DN50 i DN2000 a'r holl gyfraddau pwysau o PN10 i PN40.
Gellir ei ddefnyddio i gysylltu pibellau haearn hydwyth â phibellau dur, pibellau AG, pibellau PVC, a deunyddiau annhebyg eraill.
Cyflwyniad Cwmni
Mae ein cwmni'n darparu gwasanaethau cynhwysfawr a chefnogaeth i sicrhau bod pob cleient yn derbyn datrysiadau o ansawdd uchel, wedi'u teilwra.
Dyluniad personol:
Rydym yn cynnig gwasanaethau OEM / ODM i ddiwallu anghenion diwydiannau neu brosiectau penodol.
Cyflwyno'n effeithlon:

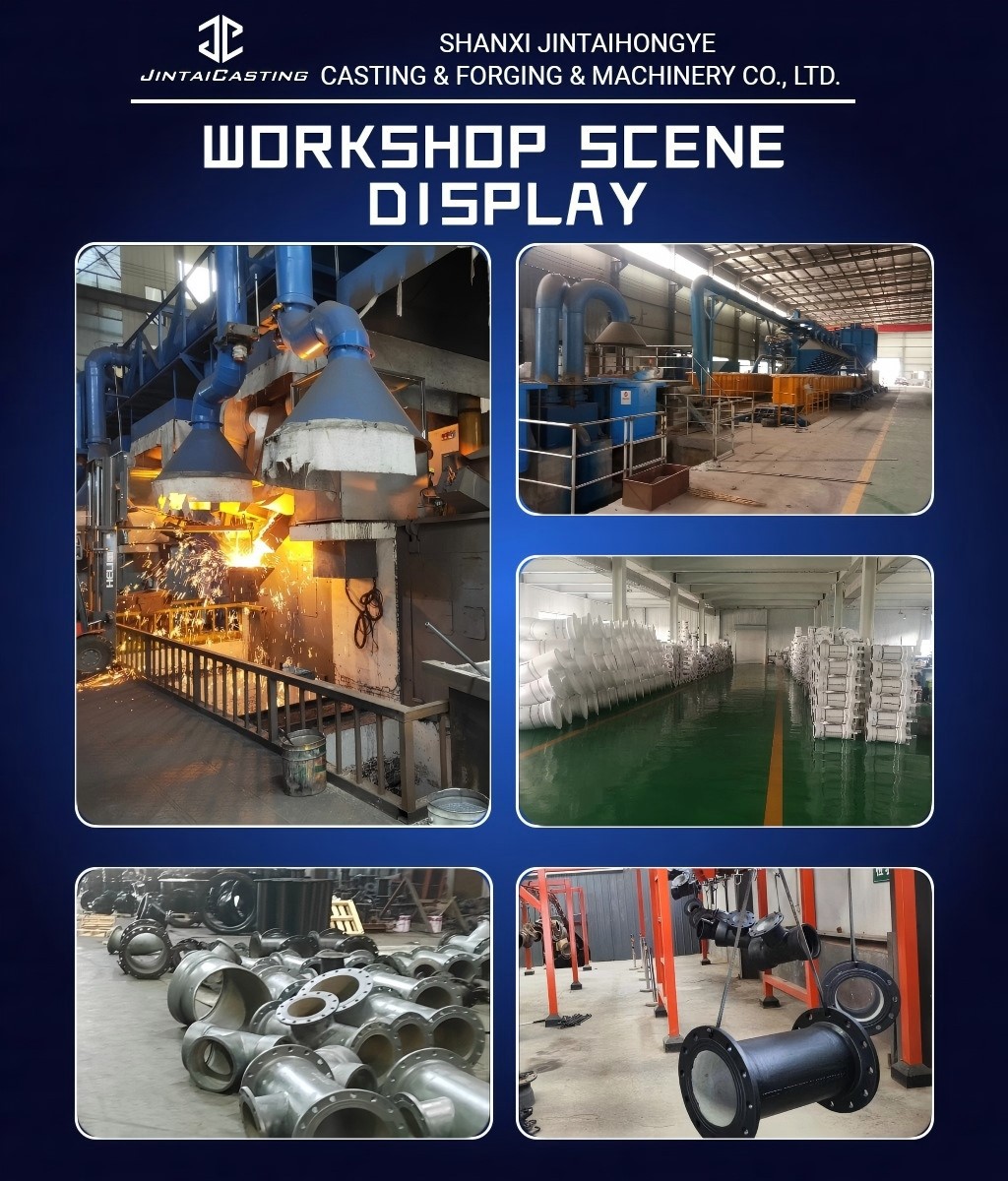

Llongau cyflym a dibynadwy o'n ffatri weithgynhyrchu yn Shanxi, Tsieina i gwsmeriaid ledled y byd.
Rheoli ansawdd llym:
Mae pob cyfrwy tapio yn cael profion perfformiad, selio a gwrthsefyll pwysau.
Cefnogaeth broffesiynol:
Mae ein tîm technegol yn darparu cymorth ymgynghori ac ar ôl gwerthu ynghylch gosod, cydweddoldeb a chynnal a chadw.
Cymhwyster Cwmni
Cysylltwch â ni am fwy o wybodaeth.
Cyfeiriad: Taiyuan City, Talaith Shanxi / WeChat/Ffôn: +8618334738900 / E-bost: amy@jintaicastfoundry.com
Tagiau poblogaidd: soced fflans haearn hydwyth （ soced flange ）, soced fflans haearn hydwyth Tsieina （ soced fflans ） gweithgynhyrchwyr, cyflenwyr
