Cyfansoddiad Strwythurol
-Panel sgwâr yn agor ddwywaith
Yn cynnwys dyluniad cast un darn cymesur gyda gwead gwrthlithro ar yr wyneb uchaf i wella ffrithiant cyswllt. Mae asennau atgyfnerthu yn cael eu gosod o dan y panel i gryfhau'r capasiti cario llwyth strwythurol. Mae rhigolau selio yn cael eu drilio ymlaen llaw ar yr ymylon a'u mewnosod â stribedi rwber EPDM ar gyfer diddosi. Mae pinnau lleoli a rhigolau ar uniad y ddau banel yn sicrhau ffit glyd ac yn lleihau bylchau.
Ffrâm sgwâr
Mae lled y ffrâm yn fwy na lled -gorchuddion twll archwilio sgwâr sy'n agor sengl arferol. Mae llwyfan cymorth cylch ar y gwaelod yn dosbarthu'r llwyth yn gyfartal. Mae camau gwrthlithro yn cael eu hychwanegu at yr ochr fewnol i atal paneli sengl rhag llithro. Mae tyllau handlen cudd wedi'u lleoli ar ddau ben y ffrâm, gan gydbwyso rhwyddineb gweithredu ac estheteg gyffredinol.
Cloi a lleoli cydrannau
Mae gan bob panel bollt gwrth-ladrad pwrpasol, sy'n gofyn am declyn arbennig i'w agor, gan ddarparu amddiffyniad gwrth-ladrad. Mae allwthiadau lleoli ar ochr fewnol y ffrâm yn ymgysylltu'n union â rhigolau'r panel i gyfyngu ar ddadleoli'r panel. Mae modelau dyletswydd trwm hefyd yn cynnwys clo sy'n cyd-gloi ar y cyd er mwyn gwella sefydlogrwydd cysylltiad ymhellach.
Manylebau a dimensiynau cyffredin
Yn seiliedig ar GB/T 23858-2009
| Senarios Perthnasol | Manylebau Hyd Ochr Cyffredin (mm) | Maint Gwyntyll Sengl (mm) | Sgôr Cynhwysedd Llwyth | Pwysau Gwyntyll Sengl (kg) |
| Ardaloedd preswyl / palmantau | 800X800,900X900 | 400X800,450X900 | C250 | 30-40 |
| Ffyrdd eilaidd / ardaloedd masnachol | 900X900,1000X1000 | 450X900,500X1000 | D400 | 40-50 |
| Prif ffyrdd / ardaloedd ffatri | 1000X1000,1200X1200 | 500X1000,600X1200 | E600 | 50-60 |
| Ardaloedd diwydiannol trwm | 1200X1200,1500X1500 | 600X1200,750X1500 | F900 |
60-80 |
Nodyn:
Mae angen goddefiannau dimensiwn llym; gwyriad hyd ochr Llai na neu'n hafal i ±2mm, gwastadrwydd panel Llai na neu'n hafal i 1mm, ac mae'r wyneb uchaf yn fflysio ag arwyneb y ffordd pan fydd ar gau.
Ar gyfer senarios arbennig (fel amgylcheddau cyrydol iawn), gellir addasu fersiynau gwrth-cyrydiad, gyda galfaneiddio dip poeth (haen sinc Yn fwy na neu'n hafal i 85μm) neu orchudd epocsi ar wyneb y panel, gan ymestyn oes y gwasanaeth i dros 25 mlynedd.
Nodweddion Allweddol
Cryfder Uchel a Chaledwch
Mae haearn hydwyth yn cael triniaeth spheroidizing proffesiynol, gan arwain at ddosbarthiad graffit sfferig. Mae hyn yn rhoi cryfder tynnol a chynnyrch rhagorol i'r deunydd, ymwrthedd plygu ac effaith rhagorol, a gallu i addasu i wahanol amgylcheddau gweithredu cymhleth.
01
Gwrth{0}}lithro a gwisgo-gwrthsefyll
Mae'r dyluniad gweadog gwrthlithro ar yr wyneb uchaf i bob pwrpas yn atal cerddwyr rhag llithro. Mae gan y deunydd ei hun ymwrthedd traul ardderchog, gan wrthsefyll traffig cerbydau aml ac nid yw'n hawdd ei niweidio dros ddefnydd hirdymor.
02
Selio ac Atal Gollyngiadau
Mae'r rhigolau selio ar ymylon y panel, ynghyd â stribedi rwber EPDM, i bob pwrpas yn atal dŵr glaw a charthffosiaeth rhag treiddio i'r ffynnon, gan amddiffyn piblinellau ac offer y tu mewn.
03
Gwrth{0}}ladrad a Gwrth{-dadleoli
Mae bolltau gwrth-ladrad arbennig yn atal dwyn gorchudd y ffynnon o'r ffynhonnell. Mae'r union ffit rhwng yr allwthiadau lleoli a'r rhigolau yn atal dadleoli gorchudd y ffynnon yn ystod y defnydd, gan sicrhau diogelwch traffig ffyrdd a chyfleusterau.
04
Senarios Perthnasol
Ffatrïoedd mawr a pharciau diwydiannol: Defnyddir ar gyfer siafftiau piblinell proses a siafftiau codi carthffosiaeth (siafftiau diamedr mawr y mae angen eu cynnal a'u cadw'n aml). Mae'r dyluniad agor dwbl yn hwyluso mynediad i offer ac mae'n addas ar gyfer ardaloedd gyda cherbydau trwm fel fforch godi a llwythwyr.
Pŵer, telathrebu a goleuadau stryd: Defnyddir ar gyfer siafftiau cynnal a chadw oriel bibellau integredig tanddaearol a siafftiau storio dŵr glaw. Gall y ffrâm lydan ddosbarthu'r llwyth o lorïau trwm, ac mae'r dyluniad agor dwbl yn dileu'r angen am adleoli cyffredinol, gan leihau amser deiliadaeth ffyrdd.
Mannau cyhoeddus dinesig: Fel siafftiau piblinellau tanddaearol mewn sgwariau gorsafoedd rheilffordd a pharciau mawr (traffig uchel i gerddwyr a cherbydau). Mae'r dyluniad agor dwbl yn hwyluso agor a chau, ac mae'r siafftiau unigol ysgafn yn lleihau llwyth gwaith cynnal a chadw; corneli crwn (R8-R10) yn atal cerddwyr rhag taro i mewn iddynt.
Prosiectau adnewyddu hen ardal breswyl: Yn addas ar gyfer siafftiau hirsgwar presennol (dim angen ehangu siafft). Mae'r dyluniad agor dwbl yn caniatáu gweithredu mewn mannau cul, gan osgoi difrod i arwynebau ffyrdd cyfagos, cydbwyso gofynion llwyth a hwylustod adeiladu.

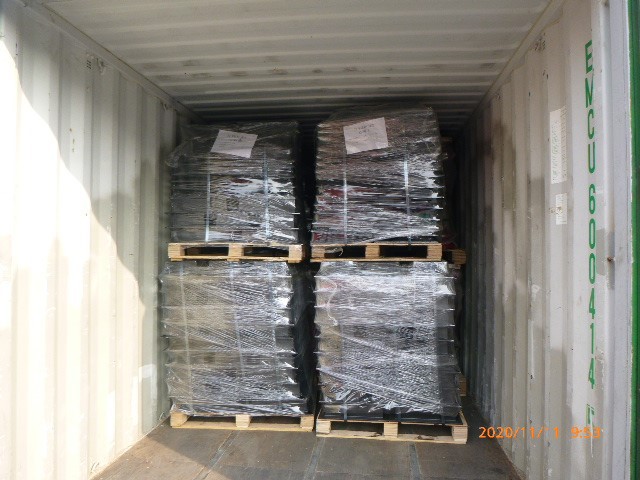

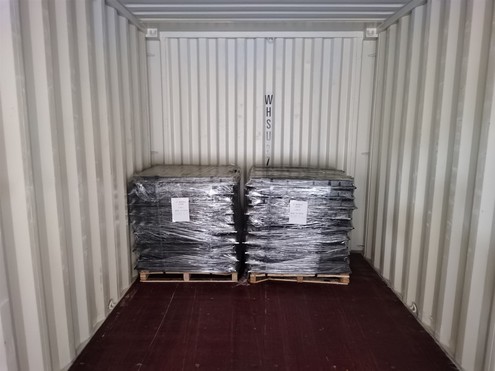

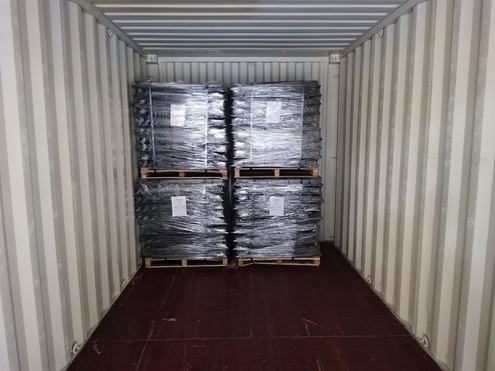

Pacio lluniau

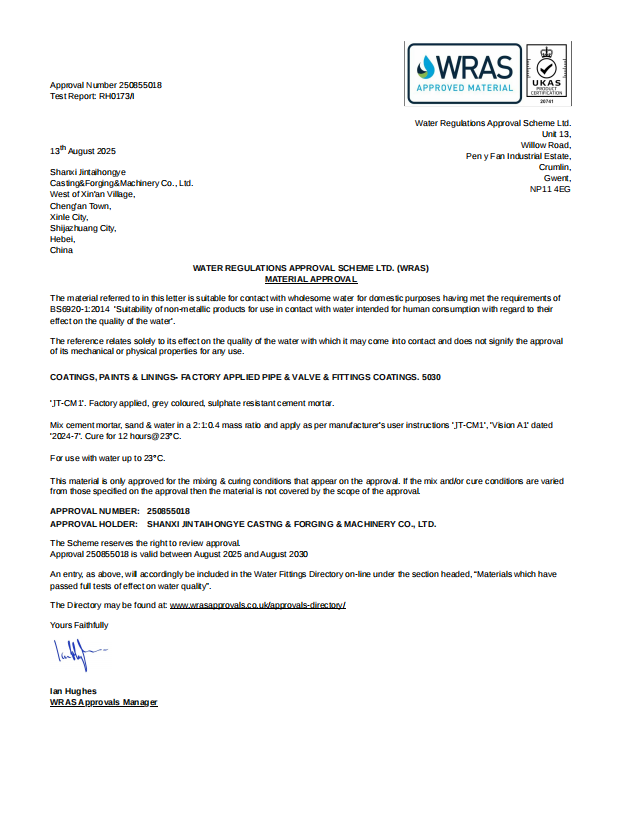

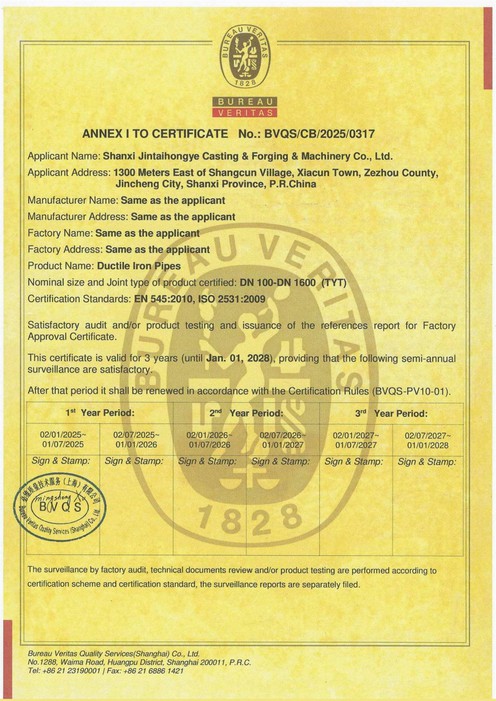

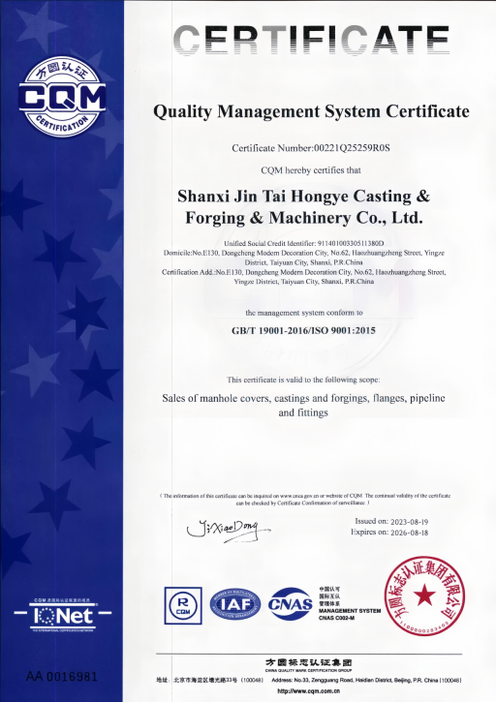

Cymwysterau
Mae Shanxi Jintai Hongye Casting & Forging Machinery Co, Ltd wedi'i leoli yn Nhalaith Shanxi, Tsieina. Mae ein gweithrediadau busnes sylfaenol yn cynnwys ffitiadau pibellau haearn hydwyth, systemau piblinellau, falfiau amrywiol, a chynhyrchion cyfres clawr twll archwilio. I gael gwybodaeth fanwl am gynnyrch neu i drafod cyfleoedd cydweithredu, mae croeso i chi gysylltu â ni ar unrhyw adeg:
