Disgrifiad Cynnyrch

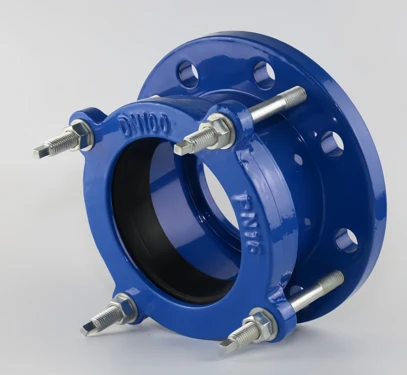

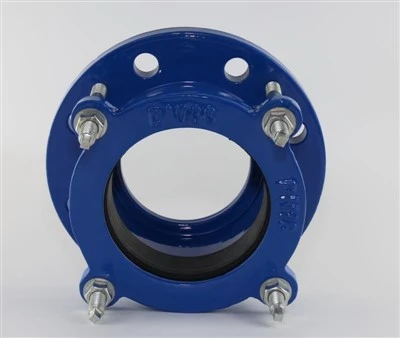

Mae'r addasydd fflans haearn hydwyth hwn yn ffitiad trosiannol allweddol ar gyfer cysylltiad piblinell ar-y safle. Mae'n paru flanges safonol gyda chydrannau selio EPDM gwydn. Mae tynhau bolltau syml yn cloi'r cynulliad yn gadarn yn ei le, gan ddarparu gweithrediad sefydlog, heb ollyngiadau ar gyfer pob math o systemau piblinellau dŵr.
Paramedrau Sylfaenol
| Categori | Manylion |
|---|---|
| Diamedr Enwol | DN100 |
| Pwysau Enwol | PN10/PN16 |
| Safonau | GB/T 13295, ISO 2531 |
| Ongl Gwyriad a Ganiateir | Llai na neu'n hafal i 3 gradd |
| Ystod Iawndal Axial | ±10mm |
| Cyfryngau Cymwys | Dŵr glân domestig, dŵr wedi'i adennill |
| Tymheredd Gweithredu | 0-70 gradd |
| Dull Gosod | Cydosod oer, weldio-am ddim |
Manylebau Cynnyrch
| Dimensiwn mewn mm | ||||||
| DN | OD | ∅D | K | L | n-d | N1-M1 |
|---|---|---|---|---|---|---|
| DN80 | 98 | 200 | 160 | 73 | 8-∅19 | 4-M12 |
| DN100 | 118 | 220 | 180 | 76 | 8-∅19 | 4-M12 |
| DN150 | 170 | 285 | 240 | 76 | 8-∅23 | 4-M12 |
| DN200 | 222 | 340 | 295 | 76 | 12-∅23 | 4-M12 |
| DN250 | 274 | 400 | 355 | 90 | 12-∅28 | 6-M12 |
| DN300 | 326 | 455 | 410 | 90 | 12-∅28 | 6-M12 |
| DN350 | 378 | 520 | 470 | 108 | 16-∅28 | 8-M16 |
| DN400 | 429 | 580 | 525 | 108 | 16-∅31 | 8-M16 |
| DN450 | 480 | 640 | 585 | 108 | 20-∅31 | 10-M16 |
| DN500 | 532 | 715 | 650 | 120 | 20-∅34 | 10-M16 |
| DN600 | 635 | 840 | 770 | 120 | 20-∅37 | 10-M16 |
| DN700 | 738 | 910 | 840 | 120 | 24-∅37 | 12-M16 |
| DN800 | 842 | 1025 | 950 | 120 | 24-∅40 | 12-M16 |
| DN900 | 945 | 1125 | 1050 | 120 | 28-∅40 | 14-M16 |
| DN1000 | 1048 | 1255 | 1170 | 120 | 28-∅43 | 14-M16 |
| DN1200 | 1255 | 1485 | 1390 | 130 | 32-∅49 | 16-M16 |
| Rhif Cyfresol | Enw | Deunydd | Nifer |
|---|---|---|---|
| 1 | Chwarren | GJS500-7 | 1 |
| 2 | Rwber O-ffonio | EPDM | 1 |
| 3 | Bollt | GJS400-8 | 1 |
| 4 | Corff | GD5.8 | N |
| 5 | Cap plastig | PLASTIG | N |
Nodweddion Allweddol
Priodweddau Materol
Rydym yn mabwysiadu haearn hydwyth QT450-10 ar gyfer y prif gorff. Mae gan y deunydd hwn galedwch eithriadol a gwrthiant effaith cryf. Anaml y mae'n hollti dan bwysau, gan ei wneud yn hynod addasadwy i biblinellau ffyrdd claddedig a safleoedd ag anheddiad sylfaen anwastad.
Mae pob wyneb fflans wedi'i beiriannu'n fanwl i fodloni safonau gwastadrwydd llym. Mae'n cyd-fynd â manylebau fflans PN10 a PN16 safonol yn berffaith. Mae'r turio cyffredinol DN100 yn cyfateb i'r mwyafrif o bibellau, falfiau a chynhyrchion mesurydd dŵr confensiynol ar y farchnad.
Mae system gwrth-cyrydiad deuol yn diogelu'r ffitiad cyfan. Mae'r wal fewnol yn cynnwys leinin epocsi gradd bwyd, sy'n ddiogel ar gyfer danfon dŵr yfed. Mae'r wyneb allanol wedi'i orffen gyda phowdr epocsi neu orchudd asffalt epocsi. Mae'r amddiffynfa haen ddeuol hon i bob pwrpas yn gwrthsefyll erydiad asid, alcali a dŵr daear ar gyfer defnydd sefydlog hirdymor.
Strwythur Selio
Wedi'i adeiladu-mewn sêl rwber EPDM yn darparu selio hyblyg, addasol. Mae'n hawdd gwneud iawn am fân ddadleoliad echelinol a gwrthbwyso onglog bach yn ystod gosod pibellau.
Mae'r holl selio yn dibynnu ar gywasgu bollt. Nid oes angen weldio ar-o gwbl, gan ddileu'r risgiau gollyngiadau a achosir gan weldio yn llwyr. Mae'n gweithio'n ddi-dor gyda deunyddiau pibell haearn hydwyth, AG a dur ar gyfer cysylltiadau pontio pibellau amrywiol.
Yn cynnwys ymwrthedd heneiddio a thymheredd rhagorol, mae'r gasged EPDM yn aros yn feddal ac yn hyblyg ar ôl blynyddoedd o gladdedigaeth dan ddaear. Mae'n cynnal perfformiad selio sefydlog ar gyfer gweithrediad cyflenwad dŵr trefol rownd y flwyddyn.
Nodweddion Gosod a Strwythurol
Wedi'i weithgynhyrchu i gydymffurfio'n llawn â safonau diwydiant ISO2531 a GB/T13295. Mae'r strwythur fflans hollt yn symleiddio ar{-cynulliad y wefan yn fawr. Nid oes angen i weithwyr godi rhannau trwm o bibellau yn ystod y gosodiad.
Mae ei ddyluniad strwythur deuol yn dod ag ymarferoldeb gwych. Mae un pen soced yn cysylltu'n uniongyrchol â phiblinellau, tra bod y pen fflans yn cydio â falfiau, pympiau ac offer manifold. Dyma'r dewis delfrydol ar gyfer adnewyddu hen bibellau ac atgyweirio piblinellau brys.
Mantais Cystadleuol
Bywyd Gwasanaeth Hir
Mae deunydd haearn hydwyth premiwm cyfun a thriniaeth gwrth-cyrydu epocsi llawn yn cefnogi bywyd gwasanaeth tanddaearol o dros 50 mlynedd. Mae'r gasged EPDM a luniwyd yn arbennig yn gwrthsefyll cyrydiad microbaidd yn y pridd. Mae'n para llawer hirach na morloi rwber cyffredin, gan dorri costau cynnal a chadw piblinell dyddiol yn sylweddol.
Paru Piblinell Symlach

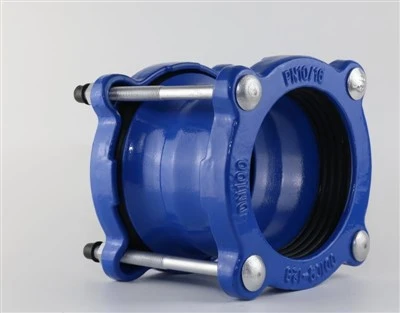

Mae uniadau hyblyg confensiynol yn cefnogi cysylltiad pibell i-pibell yn unig. Mae angen ffitiadau trosiannol ychwanegol arnynt i gysylltu offer â fflans. Mae'r addasydd fflans hwn yn datrys y broblem hon yn berffaith. Mae'n cysylltu pibellau a chaledwedd flanged yn uniongyrchol, gan leihau cyfanswm y pwyntiau cysylltu a lleihau peryglon gollyngiadau cudd.
Effeithlonrwydd Adeiladu Uchel
Mae'r gosodiad cyfan yn gynulliad oer pur. Dim ond wrenches cyffredin sydd eu hangen ar weithwyr i orffen cau bolltau. Mae'n lleihau amser segur cyflenwad dŵr yn ystod atgyweiriadau brys ac uwchraddio rhwydwaith. Mae iawndal ongl a gadwyd yn osgoi torri pibell dro ar ôl tro a chywiro safle, gan ostwng cyfraddau ailweithio ar-safle.
Ategolion Cynnyrch
Ategolion
fflans
Prif ran strwythurol gyda thyllau bollt neilltuedig ar gyfer cysylltiad offer.
Gasgedi rwber
Rhan selio craidd, yn anffurfio o dan gywasgu i rwystro gollyngiadau canolig.
bolltau
Caledwedd cau. Cynhyrchu grym cyn-tynhau i wasgu platiau fflans a gasgedi, cywasgu rwber selio a gwireddu effaith selio.
Cnau
Gweithio gyda bolltau. Mae strwythur edau yn trosglwyddo rhaglwyth bolltau i gynulliadau fflans.
Senarios cais allweddol
Diolch i berfformiad dibynadwy a strwythur amlbwrpas, mae addaswyr fflans yn cael eu defnyddio'n helaeth mewn sawl sector.
Cyflenwad Dwr Dinesig
- Cysylltwch falfiau, hydrantau tân a phrif fesuryddion dŵr â phibellau haearn hydwyth / addysg gorfforol
- Atgyweirio brys, adnewyddu ac uno cyflym ar gyfer pibellau pen plaen mewn rhwydweithiau piblinell sy'n heneiddio
- Systemau cyflenwad dŵr eilaidd ar gyfer cymunedau preswyl; pibellau tŷ pwmp ar gyfer pympiau ac unedau hidlo
- Rhwydweithiau pibellau tanddaearol ar gyfer parthau ffyrdd a gwregysau glas, gan gynnwys cysylltiad cangen, trawsnewid diamedr a gwaith clymu
Proffil Cwmni
Cymwysterau Cwmni

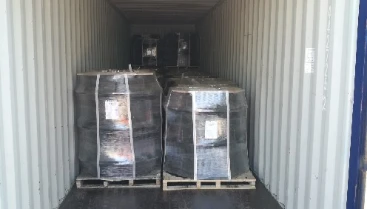

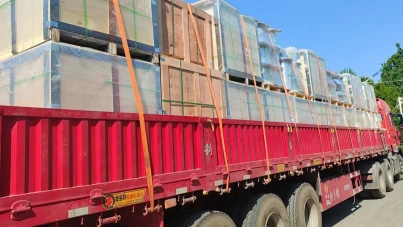

Pecynnu a Chludiant
